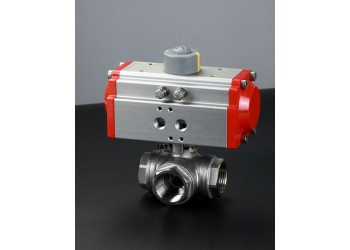

氣動內螺紋球閥是由雙（單）作用氣動活塞式執行器和內螺紋球閥組成。其閥體可分為整體式、二片式、三片式。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力、輕工、醫藥等工業部門。

二、Q611F氣動內螺紋球閥工作原理：     當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。回信器信號燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置。定位器可調節閥門管道流量。

三、Q611F氣動內螺紋球閥產品特點：

☆球閥和執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間。

☆球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。

☆球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。

☆閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。

四、Q611F氣動內螺紋球閥主要技術參數：閥體

 閥體形式 內螺紋精鑄閥體

公稱通徑 DN6～100mm

公稱壓力 PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K

連接形式 管螺紋(G)、錐螺紋(NPT)

閥蓋形式 一體式

壓蓋型式 壓帽擰緊式

密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料



閥內件

閥芯形式 O型球型閥芯

流量特性 快開特性



氣動內螺紋球閥執行機構

執行器型號 GT、SR、ST、AT、AW系列單雙作用氣動執行器

供氣壓力 0.4～0.7MPa

氣源接口 G1/4"、G1/8"、G3/8"、G1/2"

環境溫度 -20～+90℃

作用形式 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等





注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

五、Q611F氣動內螺紋球閥主要閥體結構圖：

三片式氣動球閥(閥體) 二片式氣動球閥(閥體)

六、Q611F氣動內螺紋球閥主要零件材料：

1 左閥體 WCB、CF8、CF8M、CF3M

2 閥座 PEFE、PPL、304、316

3 球體 WCB、CF8、CF8M、CF3M

4 密封圈 PTFE/金屬石墨纏繞墊片

5 右閥體(中閥體) WCB、CF8、CF8M、CF3M

6 閥桿 2Cr13304、316、316L

7 填料壓蓋 WCB、CF8、CF8M、CF3M



七、Q611F氣動內螺紋球閥主要性能指標：

公稱通徑DN(mm) 6 8 10 15 20 25 32 40 50 65 80 100

允許壓差(MPa) ≤ 公稱壓力

動作范圍 0～90°

泄露量Q 軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準

基本誤差 帶定位器：小于全行程的±2%

回差 帶定位器：小于全行程的2%

八、Q611F氣動內螺紋球閥主要性能參數：

試驗壓力(Mpa) 公稱壓力(Mpa) 壓力級 JIS(K)

1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K

強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8

密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8

氣密試驗 0.5～0.7

九、Q611F氣動內螺紋球閥主要外形及連接尺寸：



公稱通徑 內螺紋連接

mm inch D L H G A

10 3/8 10 60 157 3/8″ 140

15 1/2 15 75 168 1/2″ 140

20 3/4 20 80 170 3/4″ 140

25 1 25 90 180 1″ 140

32 11/4 32 110 185 11/4″ 164

40 11/2 38 125 200 11/2″ 164

50 2 50 144 210 2″ 190

65 21/2 64 186 230 21/2″ 210

80 3 78 206 250 3″ 247

100 4 98 240 270 4″ 247





注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取z新數據。
