詳細介紹

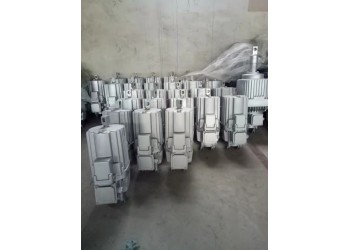

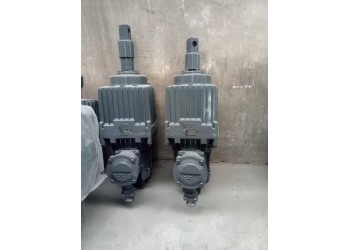

推動器電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制。
設計特點
外殼為鑄造鋁合金、重量輕，外形美觀；
電機為非浸油式結構，b級或f級絕緣(根據用戶要求)。耐熱性好，壽命長；
電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護達ip55;
電機軸和推桿均表面鍍硬處理，使密封件壽命大大延長；
油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍；
ed系列全部密封件和軸承采用進口產品，密封可靠，壽命長；
使用條件
連續工作s1連續工作s2，負載持續率fc=60%
額定電壓為380v三相，頻率50
使用地點的海拔高度級合（gb755-87）標準
周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.
環境溫度：-20℃～+50℃，使用db-25液壓油：
電力液壓推動器由轉子1、定子2、葉片3、配油盤和端蓋等部件所組成；定子的內表面是圓柱形孔；轉子和定子之間存在著偏心；葉片在轉子的槽內可靈活滑動，在轉子轉動時的離心力以及通入葉片根部壓力油的作用下，葉片頂部貼緊在定子內表面上，于是兩相鄰葉片、配油盤、定子和轉子間便形成了個個密封的工作腔；當轉子按逆時針方向旋轉時，圖右側的葉片向外伸出，密封工作腔容積逐漸增大，產生真空，于是通過吸油口6和配油盤5上窗口將油吸入；而在圖的左側；葉片往里縮進，密封腔的容積逐漸縮小，密封腔中的油液經配油盤另窗口和壓油口1被壓出而輸出到系統中去；這種泵在轉子轉轉過程中，吸油壓油各次，故稱單作用泵；轉子受到徑向液壓不平衡作用力，故又稱非平衡式泵，其軸承負載較大；改變定子和轉子間的偏心量，便可改變泵的排量，故這種泵都是變量泵。
推動器
本公司專業生產電力液壓塊式制動器、電磁塊式制動器，液壓型、電磁型、氣動型鉗盤式制動器，液壓防風鐵楔制動器，電液推桿,電力液壓推動器等幾十個系列，800多個品種規格及各種非標的產品，具有制動平穩，安全可靠，維修方便，耗電低，壽命長、無噪音、頻率高

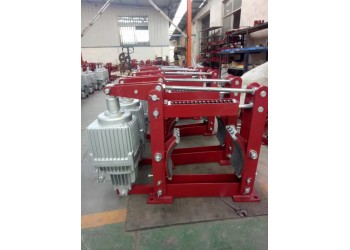

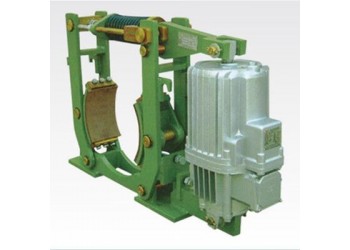

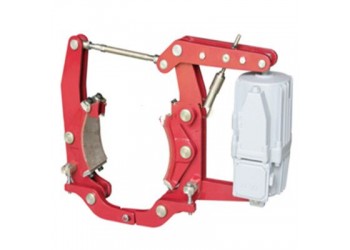

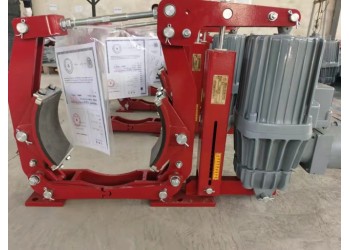

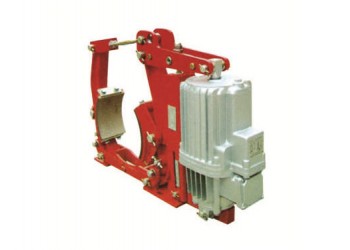

YWZ4系列電力液壓鼓式制動器
