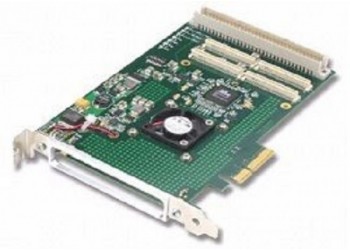

PCIe-XMC/PMC 載卡 V2.0

PCIE轉PMC,PMC轉PCIE,PMC載板，PCIE2PMC,PCIE轉PMC載板，PCIEX4轉PMC

    PCIEBPMCX4載卡擴展了一個XMC槽位，可搭載一塊PMC模塊插在PC機上使用。PCIe金手指支持x4 PCIe，PCIEBPMCX4板載了PCIe to PCI橋片電路模塊，實現PMC模塊和PC機通信，通信帶寬為x4 PCIe。 載卡的PMC接口具有較大的電源輸出功率，可以直接供電給PMC模塊。板載了一個選配風扇，促進PMC模塊散熱。

       PCIEBPMCX4載卡上PMC -P4 I/O信號通過標準DIN96接插件引出，板上設計了外部電源接口，可通過外部電源接口供電。

PCIe-XMC/PMC 載卡 V2.0

兼容規范：

— PCI Express base Specification (Revision 1.1)

— PCI Express-to-PCI/PCI-X Bridge Specification (Revision 1.0)

— PCI-to-PCI Bridge Specification (Revision 1.2)

— PCI Local Bus Specification (Revision 3.0)

— PCI-X Addendum to PCI Local Bus Specification (Revision 2.0) (mode 1 only)

— PCI Bus Power Management Interface Specification (Revision 1.2)

PCIe半長卡，可搭載一塊PMC子卡

PCIe接口支持x4 PCIe

XMC接口符合VITA 42.3標準，

PMC接口符合IEEE1386標準，支持32bit 66MHz PCI,PCIX總線

PMC端VIO電壓3.3V

支持INTA~INTD中斷

PMC P4信號通過DIN96接插件引出

板載了一個風扇

免軟件驅動安裝
