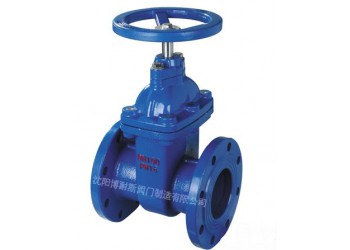

Z45X,RVHX軟密封閘閥，彈性座封閘閥，水用閘閥廠商

點擊圖片查看原圖

單價：	面議
發貨期限：	自買家付款之日起天內發貨
所在地：	遼寧沈陽市
有效期至：	長期有效
最后更新：	2021-10-29 14:37
瀏覽次數：	135

公司基本資料信息

沈陽博耐斯閥門制造有限公司
聯系人吳先生(先生)
會員 [當前離線] [加為商友] [發送信件]
郵件bnsfm@163.com
電話024-62657366
手機13940101300
地區遼寧-沈陽市
地址遼寧省沈陽市

產品詳細說明

博耐斯Z45X,RVHX 暗桿軟密封閘閥也稱彈性座封閘閥是以其良好的密封性能而著稱，本閥克服了一般閘閥的密封泄漏、彈性疲乏、橡膠老化以及閥板生銹等缺陷，軟密封閘閥是利用彈性閥門產生的微量彈性變形的補償作用的原理來達到良好的密封。產品廣泛應用于自來水、污水、建筑、視頻、醫藥、船舶、消防等水系統。因其在兼具普通鑄鐵閘閥所有有點外還具備外形美觀、密封嚴密、使用壽命長，所以在所有水用閘閥里該款閥類目前占有市場份額至少60%而且在不斷的增長中，直至可以替代。024-62657366

暗桿軟密封閘閥特點

1、平底式閥座，不出現污物堆積。

2、閥瓣整體包丁腈橡膠。

3、閥門內件采用耐腐蝕不生銹鋼和銅合金材料，可用于污水系統適應較惡劣的工作環境。

4、體積小，重量輕，便于安裝和維修。

5、閥桿采用三道O型環密封，大大減少了開關時的磨擦阻力，開關輕巧不漏水。

軟密封閘閥性能參數

壓力等級	1.0MPa、1.6MPa
閥體耐壓	1.5MPa、2.4MPa
密封試驗	1.1MPa、1.76MPa
工作溫度	0～80℃
適用介質	水

軟密封閘閥零件參數

型號	閥體、閥蓋	閥桿	襯膠閘板	填料
Z45X-10	灰鑄鐵	鉻鎳不銹鋼	球墨鑄鐵（丁腈橡膠）	丁腈橡膠
Z45X-16Q	球墨鑄鐵	鉻鎳不銹鋼	球墨鑄鐵（丁腈橡膠）	丁腈橡膠

暗桿軟密封閘閥尺寸表

Z45X-10 暗桿軟密封閘閥1.0MPa主要外形尺寸

通徑DN	L	H	D	K	L	N	MD	重量KG
40	165	170	150	110	19	4	M16	7
50	178	185	165	125	19	4	M16	9
65	190	205	185	145	19	4	M16	12
80	203	310	200	160	19	8	M16	20
100	229	340	220	180	19	8	M16	27
125	254	387	250	210	19	8	M16	38
150	267	430	285	240	23	8	M20	50
200	292	520	340	295	23	8	M20	80
250	330	545	395	350	23	12	M20	120
300	356	660	445	400	23	12	M20	160
350	381	800	505	460	23	16	M20	245
400	406	915	565	515	28	16	M24	280
500	457	1110	670	620	28	20	M24	450

Z45X-16Q 暗桿軟密封閘閥1.6MPa主要外形尺寸

通徑DN	L	H	D	K	L	N	MD	重量KG
40	165	170	150	110	19	4	M16	7
50	178	185	165	125	19	4	M16	9
65	190	205	185	145	19	4	M16	12
80	203	310	200	160	19	8	M16	20
100	229	340	220	180	19	8	M16	27
125	254	387	250	210	19	8	M16	38
150	267	430	285	240	23	8	M20	50
200	292	520	340	295	23	12	M20	80
250	330	545	405	355	28	12	M24	120
300	356	660	460	410	28	12	M24	160
350	381	800	520	470	28	16	M24	245
400	406	915	580	525	31	16	M27	280
500	457	1110	715	650	34	20	M30	450
