供應江西省鋼結構抗拔球鉸支座 球鉸連廊支座 承載力大
產品詳情：
球鉸支座，是在球型支座的基礎上逐步升華的產物。它們能夠滿足橋梁、建筑，尤其是鋼結構工程對節點支座性能需要。球鉸支座分為固定型，單向位移型和雙向位移型三種形式。球鉸支座是水平位置支座，在工作過程中，頂板位移箱和底板位移箱水平放置，其作用是鉸接上下構件，釋放鋼結構主體的內應力。
一、支座的主要技術性能：
1、能夠承受豎向載荷；
2、具備相當?shù)目关Q向拔力的性能，保證豎向受拔時上下結構不脫節，且能正常轉角；
3、具備抗水平剪力的性能，保證水平受力時不脫落；
4、可滿足水平位移要求；
5、可滿足萬向轉動，萬向承載；
6、支座材質為合金鑄鋼，滿足工程使用年限。
二、設計依據：
1、建筑設計規范：GB50017-2003《鋼結構設計規范》；
2、交通標準：JTGD62-2004《公路鋼筋混凝土及預應力混凝土橋涵設計規范》；
3、建筑設計規范：GB5001-2001《建筑抗震設計規范》。
三、支座設計參數：
1、支座豎向壓力分為300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN.
2、支座豎向抗拔力取其豎向荷載的50%內；
3、支座水平抗剪力取豎向荷載的30%~40%；
4、設計轉角為0.02rad，也可根據實際情況在0.02~0.08rad范圍內做相應設計；
5、位移型支座根據其位移形式不同將其相應位移量設為±60~±100，也可根據實際需求設計；
6、支座滑動摩擦系數u≤0.03（-25°C~+60°C）.
四、球鉸支座選用時應注意的事項：
1、選用支座時應注意承載力的大小、豎向拉力的大小、水平力的大小，并注意位移量和轉角，對于減震支座還應注意水平彈性剛度。
2、選用支座時應注意支座的類型，即雙向活動型、單向活動型、固定型。
3、減震支座的約束方向都給以位移和剛度，是為了工程減震的需要。

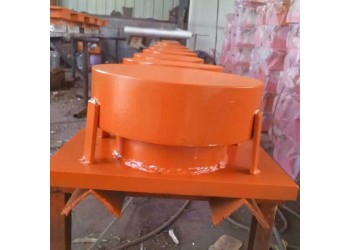

供應江西省鋼結構抗拔球鉸支座 球鉸連廊支座 承載力大
