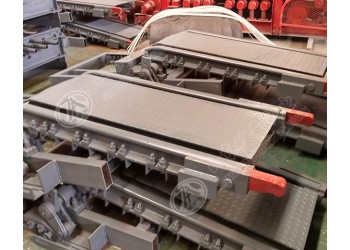

YXD-1/7搖臺簡介
搖臺是豎井罐籠提升系統在井口置換罐籠內礦車及人員上下罐時，車場運輸軌道與罐籠內軌道銜接的一種承接設備。搖臺結構能夠滿足推車機進罐作業的要求。搖臂與罐籠搭接時，搖尖與罐內導軌襯吻合，保證側向定位可靠，保證罐內外的基本軌、推車機滑道不錯位，使礦車、推車機順利進出罐籠. kuangan03
YXD-1/7搖臺工作原理
礦用搖臺為一段可擺動軌道,一端繞固定軸擺動,另一端當罐籠停好后搖尖搭接在罐籠邊緣的導軌襯上, 搖臺邊接了罐內與車場中的軌道, 礦用搖臺便于礦車進出罐籠.當搖臺抬起時,CYS-6/1.5礦用搖臺上zui突出部的外形與罐籠間留有足夠的an全間隙.搖尖的前端,工作時與罐內導軌襯搭接,搖尖鉸接在搖臂上,可以自由轉動相應的角度,搖尖的尾部設有配重,使其前部經常處于抬起狀態.當由于事故搖臺放下后,罐籠通過時,搖尖頭部被撞向下旋轉,而允許罐籠an全通過.搖尖和導軌襯的結構保證了搖臺與罐籠搭接時,側向能可靠定位,從而罐籠內外軌道不會錯位,避免發生礦車掉道事故
YXD-1/7搖臺參數
軌距：600mm、762mm、900mm
調節高度：700mm
搖臂長度：進車側3000mm，出車側3000mm
工作壓力：2.5～10 (Mpa)
備注：1、適用煤礦1t、1.5t、3t礦車、平板車、材料車及金屬礦山0.5m3、0.7m3、1.2m3、2m3、4 m3礦車
2、表中調節高度按煤礦使用條件
3、包括穩罐搖臺
