1.概述
BQH12礦用本安型編碼器（以下簡稱編碼器，煤安證號：MAJ150081）可用于煤礦有甲烷、煤塵爆zha危險的場合。編碼器安裝在絞車的輸出軸或減速機輸出軸等處，給PLC采集信號，當絞車起動時，安裝于絞車旋轉部件上的旋轉編碼器旋轉而感應出同步脈沖，經過操作箱接口，通信電纜進入PLC控制器進行距離計算．并將此距離和絞車運行狀態在操作臺顯示器中顯示。

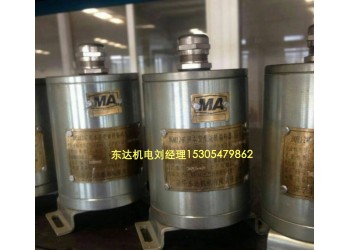

圖片展示
2.技術特點／Technical Feature
編碼器為A、B兩相輸出，正向旋轉時，A相超前B相；反向旋轉時，B相超前A相；兩路脈沖信號相位差為90?4?，脈沖信號占空比為≥30%。
編碼器為增量型旋轉編碼器，AB兩相。通過旋轉的光柵盤和光耦產生可識別方向的技術脈沖信號。編碼器與絞車保護控制裝置主機連接，將編碼器測量脈沖傳輸至主機PLC控制器，判斷絞車的速度。
如果已經做出了選擇，也沒有回頭路可走，那就不要問這條路要走多久。
既然一無所有，那還怕什么輸贏，放手一搏吧。
世界上最簡單的事就是放棄，那可得努力了，誰讓人們都想做個不簡單的人呢。
哪里都可以是起點，哪里也都可以是終點，但要知道的是起點并不決定終點。
3.主要技術參數／Main Technical Parameters
電源電壓：DC12V，工作電流：≤25mA
分辨率：600月永沖／轉
量程：(0～250)r/min
輸出信號：A、B兩路脈沖信號，正轉A相超前，反轉B相超前；高電平≥DC12V，低電平≤DC0.5V
