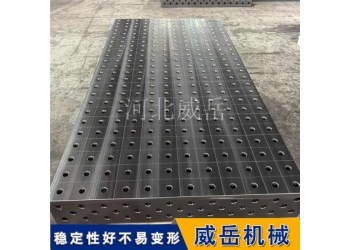

三維柔性焊接平臺精度解析-精度±0.1mm以內保焊接質量
三維柔性焊接平臺的核心競爭力，在于用“±0.1mm以內”的高精度為焊接質量兜底——無論是汽車車身焊縫對齊，還是工程機械結構件拼接，若平臺精度不達標，會直接導致焊縫偏移、間隙超差，甚至批量返工。但很多用戶只知“精度高好”，卻不清楚±0.1mm精度如何實現、又如何影響焊接質量。本文拆解平臺精度的核心指標、控精技術及質量保障邏輯，讓你讀懂高精度背后的“焊接價值”。
一、精度核心指標：三大維度定義“±0.1mm以內”的精度標準
三維柔性焊接平臺的精度不是單一數值，而是涵蓋平臺自身、夾具組合、定點協同的維度指標，核心需滿足三項要求：
平臺本體精度：基礎準度不超±0.05mm
平臺臺面采用HT300灰鑄鐵（或QT600球墨鑄鐵），經超精磨加工后，平面度誤差≤0.05mm/m（0級精度），任意兩點高度差不超±0.03mm；T型槽槽寬誤差±0.1mm，槽間距誤差±0.05mm，確保夾具模塊安裝時“嚴絲合縫”，為后續定點打下基礎；
夾具組合精度：拼接誤差≤±0.08mm
平臺配套的標準模塊（方箱、角尺、支撐塊等）自身精度達±0.02mm，通過T型槽與快鎖緊銷組合時，模塊間拼接間隙≤0.03mm，整體夾具定點誤差≤±0.08mm，遠低于±0.1mm的總精度要求；
重復定點精度：換產復位誤差≤±0.05mm
針對多品種換產場景，同一套夾具再次安裝時，通過定點銷與基準孔配合，重復定點精度≤±0.05mm，確保不同批次工件焊接時，定點基準一致，避免換產導致的精度波動。
二、精度控制技術：四大手段實現“±0.1mm以內”的高精度
±0.1mm精度不是“靠材質堆出來的”，而是通過設計、加工、裝配、校準多環節控精實現：
材質與結構控精：從源頭減少變形
選用HT300灰鑄鐵（抗拉強度≥300MPa），經550℃高溫時效+6個月自然時效處理，殘余應力去除率≥85%，焊接時受高溫影響的熱變形量≤0.02mm/m，避免材質變形拉低精度；底部采用“十字筋板+箱型主體”結構，筋板厚度12-15mm，間距200mm，2000×3000mm平臺承載5噸工件時，臺面撓度≤0.03mm，無明顯下沉；
超精磨加工：臺面精度“磨”出來
臺面經粗磨→精磨→超精磨三道工序，z后一道超精磨采用粒度800#的砂輪，進給量控制在0.005mm/次，加工后表面粗糙度達Ra1.6μm，平面度誤差從精磨后的0.1mm/m降至0.05mm/m以內；
三維柔性焊接平臺的±0.1mm精度，本質是“用平臺準度換焊接穩度”——通過讓工件定點、夾具拼接、焊縫對齊都在可控范圍內，從源頭減少焊接質量問題。對追求“高質量、低返工”的企業來說，選對±0.1mm精度的平臺，不僅是采購一臺設備，更是為焊接生產裝上“質量保險”，讓每一道焊縫都符合標準，每一批產品都穩定可靠。
