電機測試底板安裝與調試：3步關鍵工藝打造高精度設備根基
電機測試底板是電機性能檢測的“基準承載面”，其安裝與調試精度直接決定扭矩、轉速、效率等核心數據的可靠性。若安裝偏差超0.03mm/m，可能導致電機與測功機同軸度誤差大，扭矩測試誤差從0.5%飆升至3%以上；調試不到位則會引發振動干擾，使測試數據重復性偏差超5%。本文梳理電機測試底板安裝與調試的關鍵工藝，從基礎準備到精度校準，全程把控細節，助力打造高精度測試平臺。
一、安裝前準備：奠定高精度基礎
1.場地與設備核查
場地需平整（地面水平度誤差≤0.1mm/m），避免振動源（如機床、風機）近距離干擾（距離≥5m），必要時鋪設減振墊（厚度20mm）；核查底板參數：確認材質（HT300灰鑄鐵或QT500-7球墨鑄鐵）、平面度（0級≤0.02mm/m）、T型槽規格（槽寬誤差±0.1mm），確保與電機底座、測功機適配。
2.工具與輔料準備
精度工具：合像水平儀（精度0.01mm/m）、激光干涉儀（測量精度0.0001mm/m）、百分表（分辨率0.001mm）；
安裝輔料：強度螺栓（適配T型槽）、銅質調整墊鐵（厚度0.1-1mm，用于微調）、防銹潤滑脂（涂抹螺栓螺紋，防止咬死）。二、核心安裝工藝：嚴控精度偏差
1.底板定點與找平（找平法）
粗找平：將底板吊裝至預設位置，用水平儀初步調整墊鐵，使整體水平度誤差≤0.1mm/m，避免局部懸空；
細找平：換用合像水平儀，逐點檢測底板工作面（每500mm一個測點），通過增減調整墊鐵，將局部水平度誤差控制在0.03mm/m以內；
2.設備對接與同軸度校準
電機與測功機安裝：通過底板T型槽定點設備，確保兩者軸心高度一致（誤差≤0.02mm）；
同軸度檢測：用百分表固定在電機軸端，轉動軸體檢測徑向跳動（≤0.01mm），若超差，微調電機底座位置，直至同軸度誤差≤0.005mm，避免傳動過程中產生附加扭矩。
三、調試關鍵環節：去掉干擾，穩定精度
振動檢測：在底板四角安裝振動傳感器（采樣頻率1000Hz），測試空轉狀態下振動幅值（要求≤0.005g）；
干擾去掉：若振動超標，檢查是否存在螺栓松動（重新緊固）或地面共振（加裝氣彈簧隔振器，剛度5-10N/mm），使振動傳遞率≤15%。
電機測試底板的安裝與調試，是“細節決定精度”的典型工藝——從找平的微米級控制，到同軸度的校準，再到振動與溫度的動態調試，每一步都需嚴格把控。只有掌握這些關鍵工藝，才能將底板打造成穩定可靠的高精度基準，為電機測試數據的準確性提供堅實保障，助力企業提升電機研發與質檢水平。
威岳機械謝女士15350773479
     鑄鐵對拖試驗平臺 汽車傳動軸扭轉疲勞試驗臺
     http://m.r-pi.cn/goods/show-73342.html
     大型電機裝配測試平板 T型槽平臺 承接定做
     http://m.r-pi.cn/goods/show-73299.html
     裝配平臺 檢驗工作臺 表面光滑 高精度測量
     http://m.r-pi.cn/goods/show-73282.html
     鑄鐵T型槽平臺平板 開槽工作臺 可打孔開槽 支持定制?
     http://m.r-pi.cn/goods/show-73115.html
     鑄鐵電機試驗平臺 綜合測試底板2X3米 4x8米
     http://m.r-pi.cn/goods/show-73057.html
     鑄鐵T型槽平板平臺 設計規格 精度可靠 可打孔開槽
     http://m.r-pi.cn/goods/show-73195.html

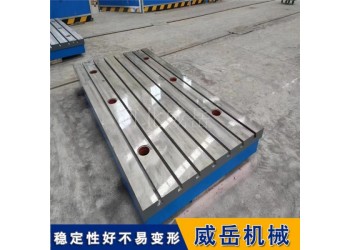

大型電機試驗平臺專用鑄鐵底板2000x3000mm抗振動由河北威岳機械公司提供，該企業負責大型電機試驗平臺專用鑄鐵底板2000x3000mm抗振動的真實性、準確性和合法性。本站對此不承擔任何保證責任。
