用途：U30-NRC土壤水分溫度監測系統主要由數據采集器、傳感器、軟件、數據線和安裝支架等部件組成。數據采集器具有10個接口，可以擴展到15個接口，z大可以連接15個土壤水分傳感器或土壤溫度傳感器，并可以外接其他環境氣象傳感器，如空氣溫濕度、雨量、風速風向等。
數據采集器：
|

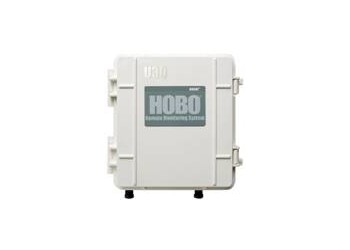

U30數據采集器（U30-NRC-000-10-S100-000） |
圖示 |
|
|
常規工作溫度 |
-20~+40℃ |
|
|
延長工作溫度 |
-40~+60℃ |
|
|
傳感器接口 |
標準10個 |
|
|
兼容智能傳感器 |
兼容原廠智能傳感器 |
|
|
數據通道 |
15個 |
|
|
警報輸出繼電器 |
1個繼電器觸點閉合能配置常規開啟，常規閉合或脈沖，z大額度30 V和1 amp，常規閉合或脈沖 |
|
|
本地通訊方式 |
USB通過mini-USB連接電腦。 |
|
|
尺寸 |
高17.8厘米×長11.7厘米×寬19.3 厘米 |
|
|
重量 |
2公斤 |
|
|
材質 |
外殼采用聚碳酸酯/PBT混合含不銹鋼鉸鏈插腳和黃銅螺母，內殼采用聚碳酸酯帶黃銅墊圈 |
|
|
數據存儲容量 |
512K非丟失性內存 |
|
|
存儲模式 |
數據存儲滿停止記錄或數據存儲滿覆蓋記錄 |
|
|
工作指示 |
7個工作指示燈 |
|
|
記錄間隔 |
1秒到18個小時，用戶可自己設定 |
|
|
電池類型 |
4V 10Ahr可充電密封鉛酸電池 |
|
|
充電電池壽命 |
典型情況下3~5年，主要根據使用環境有關 |
|
|
時間精度 |
第一個數據點0~2秒和±5秒/周（在25℃） |
|
|
環境等級 |
防護外殼，防護等級NEMA6（必須正確的安裝） |
|
|
安裝條件 |
3.8厘米直徑鋼管或安裝在墻壁上 |
|
|
警報通知延遲 |
記錄間隔時間加2~4分鐘（典型） |
|
|
繼電器電壓 |
t30 V電流：z大1Amp |
|
土壤水分傳感器：
|
EC-5土壤水分傳感器（S-SMC-M005） |
圖示 |
|
|
測量范圍 |
在土壤中：0~0.550 m3/m3；擴展范圍：-0.401~2.574 m3/m3（全量程） |
|
|
精度 |
典型±0.031 m3/m3（±3%）（0~+50℃）；進行土壤特殊標定后±0.020 m3/m3（±2%） |
|
|
分辨率 |
±0.0007 m3/m3（±0.07%） |
|
|
探頭尺寸 |
89×15×1.5毫米 |
|
|
重量 |
180克 |
|
|
工作溫度 |
0~+50℃（可工作在-40~+70℃，精度無法保證） |
|
|
感應體積 |
0.3升 |
|
|
傳感器頻率 |
70MHz |
|
|
電纜長度 |
5米 |
|
|
占用數據通道 |
1個 |
|
|
10HS土壤水分傳感器（S-SMD-M005） |
圖示 |
|
|
測量范圍 |
在土壤中：0~0.570 m3/m3 |
|
|
精度 |
典型±0.033 m3/m3（±3%）（0~+50℃，礦物土z大到10 dS/m） |
|
|
分辨率 |
±0.0008 m3/m3（±0.08%） |
|
|
探頭尺寸 |
160×32×2毫米 |
|
|
重量 |
190克 |
|
|
工作溫度 |
0~+50℃（可工作在-40~+70℃，精度無法保證） |
|
|
感應體積 |
1升 |
|
|
傳感器頻率 |
70MHz |
|
|
電纜長度 |
5米 |
|
|
占用數據通道 |
1個 |
|
