介紹：
CR300土壤水勢溫度監測系統是由CR300數據采集器，TEROS 21土壤水勢溫度傳感器以及相關的供電防護設備組成。TEROS 21土壤水勢溫度傳感器由一個濕度傳感器和一塊已知水分釋放曲線的多孔材料組成，當多孔材料與周圍土壤達到水分平衡后，濕度傳感器測量多孔材料的水分含量，并根據水分釋放曲線將水分含量換算成水勢值，該傳感器測量水勢方便，無需注水，用于埋設于土壤中對多點的土壤水勢溫度數據進行連續監測。
技術參數：
|

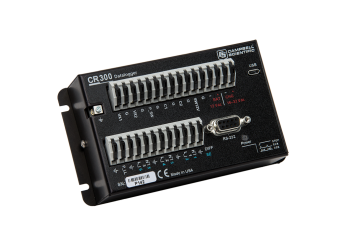

CR300 數據采集器 |
技術參數 |
|
CPU |
ARM Cortex M4 運行頻率：144MHz |
|
存儲空間 |
10M Flash 數據存儲空間， 5M Flash CPU驅動程序空間 2M Flash 操作系統空間 |
|
時鐘精度 |
±1分鐘/月 |
|
數據通信端口 |
1個USB Micro |
|
RS232端口 |
可連接Modem或者RS232 接口的傳感器 |
|
模擬端口數量 |
6個單端（3個差分） |
|
信號輸入范圍 |
電壓：-100~2500mV與±34mV可調， 電流：4~20mA或0~20mA（僅限SE1，SE2通道） |
|
A/D轉換位數 |
24位模擬/數字轉換 |
|
模擬測量精度 |
±（0.06%讀數+3μV），0~40℃ |
|
模擬測量分辨率 |
23 nV（±34mV范圍，差分測量） |
|
數字端口 |
2個，支持開關信號，脈沖信號，AC正弦波信號 |
|
控制端口 |
2個，支持SDI12，RS232，開關信號，脈沖信號采集 支持5V輸出 |
|
激勵端口 |
2個，5V電壓激勵，用于橋式電阻測量或傳感器供電。 |
|
傳感器供電 |
1個12V可控電壓源（z大500mA） |
|
尺寸： |
14.0 x 7.6 x 5.1 cm |
|
工作溫度 |
-40~70℃ |
|
TEROS 21 |
技術參數 |
|
土壤水勢 |
|
|
測量范圍 |
-9 kPa ~ -2,000 kPa(1.96到4.31pF) (在TEROS 21傳感器后加T21-00009999，測量范圍?9 to ?100,000 kPa) |
|
測量精度 |
±(10% + 2 kPa)@ -9 kPa ~ -100 kPa（-100 kPa以下見手冊參數部分） |
|
分辨率 |
0.1 kPa |
|
土壤溫度 |
|
|
測量范圍 |
-40 ~ 60°C |
|
測量精度 |
±1°C |
|
分辨率 |
0.1°C |
|
傳感器參數 |
|
|
平衡時間 |
10 min. 至 1 hr. 與土壤水勢有關 |
|
測量速度 |
150ms |
|
傳感器類型 |
帶校準陶瓷板的頻域；熱敏電阻 |
|
輸出方式 |
RS232 (TTL) with 3.6 volt levels或 SDI-12通訊協議 |
|
供電 |
3.6 - 15 VDC, 等待狀態0.03 mA, 150ms測量狀態期間達z大值10 mA |
|
纜線長度 |
5m，可定制其它長度,z長75m |
|
工作環境 |
-40 ~ 60°C（水勢測量在0° C以下可能不準。） |
|
尺寸 |
9.6 cm (L) × 3.5 cm (W) × 1.5 cm (D) |
產地：美國
