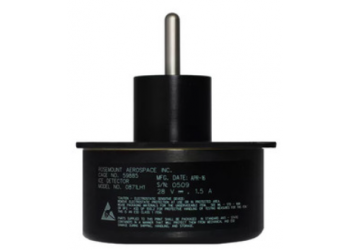

0871LH1凍雨傳感器是一個小巧的、低功耗的傳感器，可以監測結冰情況以便于做出預防措施，防止損壞供電和通訊線路，對交通危害做出預警，報告風力電機葉片或飛機機翼上的結冰情況等。傳感器上的冰探測器有自動除冰功能。主要組成是鎳合金棒，固有共振頻率為40KHZ。當冰塊附著在探頭上時，附加的重量會導致共振頻率降低。當頻率降到130HZ（或者冰層厚度到0.02-in）內部的加熱裝置開始自動給傳感器除冰。0871LH1應當安裝在與主風向成20～30?傾角的方向上。這樣有利于傳感器底部的水排出。
優點與特性
1. 用于防止電纜損壞，對道路結冰、飛機機翼結冰和風力電機葉片結冰發出警報
2. 用戶可選信號輸出
3. 當冰層厚度達到0.5mm 時可以實現自動除霜
風能上的應用
0871LH1 可以監測到風力電機葉片上的結冰情況，，因為結冰危害很大：
1. 葉輪可以把結成的大塊冰甩到很遠的位置極其危險，有致命的潛在危險。
2. 結冰會導致渦輪葉片、軸承和齒輪箱負載不均勻
3. 結冰會影響發電機的輸出功率
0871LH1 可用于風能勘探，幫助預測一個潛在的風能電場因結冰情況影響可能無法正常工作的時間。另外，用戶還可了解什么時候結冰可能會導致傳感器無法正常傳送數據。
訂購信息
凍雨傳感器
0871LH1 Goodrich 凍雨傳感器。需要一根傳感器線纜和一個安裝工具包。如果需要加熱，還要附加24Vdc 的電源組件。
通用配件
0871LH1CBL L0871LH1 傳感器線纜，需要用戶自己定義長度；單位英尺，-L 后輸入線纜長度。
26966 0871LH1 安裝包
26967 0871LH1 24V 電源組件
技術參數
|
0871LH1凍雨傳感器 |
技術參數 |
|
臨界點 |
當探測結冰厚度超過0.5mm±0.13 mm時，信號激活。 |
|
輸出格式 |
RS-422 輸出，速率9600bps |
|
工作電壓 |
18 到29.5Vdc |
|
功耗 |
|
|
傳感器模式 |
24 伏電壓，功耗5W |
|
除冰模式 |
24 伏電壓，功耗27W |
|
溫度范圍 |
|
|
工作溫度 |
–55° to +71°C |
|
存儲溫度 |
–65° to +90°C |
|
隨機振動 |
7.9 grms (DO-160C, Category E) |
|
震動 |
DO-160C |
|
重量 |
0.3 kg (0.7 lb) |
|
基座直徑 |
7.32 cm (2.88 in) |
|
基座高度 |
3.81 cm (1.5 in) |
|
平板尺寸 |
7.37 x 7.37 x 0.22 cm (2.9 x 2.9 x 0.085 in) |
|
支柱直徑 |
3.10 cm (1.22 in) |
|
支柱高度 |
2.54 cm (1.0 in) |
|
測桿直徑 |
0.64 cm (0.25 in) |
|
測桿高度 |
2.54 cm (1.0 in) |
|
工作模式 |
|
|
傳感器模式 |
無冰或者冰層厚度在設定值之下 |
|
除冰模式 |
冰層厚度超過設定值 |
|
不連續輸出信號 |
|
|
結冰信號 |
|
|
沒有結冰 |
Open |
|
檢測到結冰 |
Ground |
|
狀態信號 |
|
|
正常工作 |
Ground |
|
檢測失敗 |
Open |
|
RS-422 輸出信號 |
|
|
結冰信號 |
|
|
1 |
結冰 |
|
0 |
沒有結冰 |
|
狀態失效 |
|
|
1 |
失敗 |
|
0 |
正常 |
|
電氣接頭 |
|
|
物理接口 |
MS27474T10B199PN |
|
匹配接口 |
MS27474T10B199SN |
產地：美國
