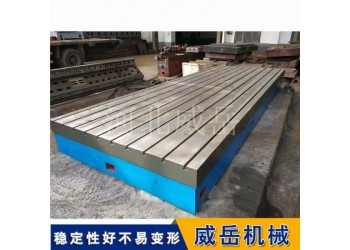

大型對接平臺平板 T型槽鑄鐵平臺 可定制


點擊圖片查看原圖
單價: 面議
發貨期限: 自買家付款之日起 天內發貨
所在地: 河北 滄州市
有效期至: 長期有效
最后更新: 2025-07-03 08:32
瀏覽次數: 6
詢價
公司基本資料信息


產品詳細說明
T型槽鑄鐵平臺選購方法指南:尺寸匹配與工藝售后
1.單T型槽結構平臺
基礎型結構沿平臺縱向開設1-3條標準槽(常見槽寬14/18/22mm),槽間距通常為150mm的整數倍。這種結構多用于小型檢測平臺,如某品牌HT200-1000×750mm平臺自重僅280kg,卻可承受3t集中載荷。其優勢在于加工簡便,但需注意單槽結構的抗扭性能較弱,長寬比超過2:1時需增加底部加強筋。
2.網格型T槽平臺
采用縱橫交錯的槽道設計,形成棋盤式布。某汽車變速箱生產線使用的QT500-7材質網格平臺,槽道交叉處設計有Φ20mm排屑孔,配合真空吸附可實現自動化清潔。這種結構的平面度可達0.02mm/m?,但鑄造時需采用階梯式澆注以避免冷隔問題。實測表明,網格結構比單槽結構的剛性提升25%,特別適合五軸聯動機床的安裝。
3.模塊化組合平臺
創新性的拼接設計,通過定點銷和液壓鎖緊裝置實現多平臺無縫連接。某飛機裝配車間采用的組合平臺,單個模塊尺寸1000×1000mm,拼接后整體平面度仍保持0.05mm/10m。這類平臺采用QT600-3材質,邊緣設計有45°倒角與密封槽,防止切削液滲入接縫。模塊化結構使平臺擴展性大幅提升,但單件成本比整體鑄造平臺高20%。
4.帶減震結構的復合平臺
在鑄鐵基體與工作面之間加入高分子阻尼層的新型設計。某儀器企業測試數據顯示,這種結構可將外界振動傳遞率降低60%。其核心工藝是將聚氨酯彈性體澆注在預先設計的鑄鐵空腔內,固化后形成"三明治"結構。需要注意的是,減震層會使平臺熱傳導性能下降,環境溫度波動超過±5℃/h時需進行補償校準。
三、材質與結構的協同優化
先進制造需求推動著T型槽平臺的復合化發展。某德國品牌推出的QT700-2+HT300雙金屬平臺,工作面采用高硬度球鐵,基體使用灰鐵,通過梯度鑄造技術實現冶金結合。這種設計既保證了槽口耐磨性,又利用灰鐵阻尼特性共振。在風電葉片模具平臺應用中,其疲勞壽命達到普通平臺的2.7倍。
維護方面,不同材質的平臺需區別對待。灰鑄鐵平臺建議每6個月進行一次防銹涂層維護,球鐵平臺則需關注槽口磨損狀況。結構復雜的網格平臺清潔時應避免高壓水槍直射槽道交叉處,防止密封膠失效。根據GB/T22095-2008標準,平臺使用3年后需進行全尺寸精度檢測,網格節點處的變形量不得超過0.03mm。
威岳機械謝女士15350773479
     鑄鐵對拖試驗平臺 汽車傳動軸扭轉疲勞試驗臺
     http://m.r-pi.cn/goods/show-73342.html
     大型電機裝配測試平板 T型槽平臺 承接定做
     http://m.r-pi.cn/goods/show-73299.html
     裝配平臺 檢驗工作臺 表面光滑 高精度測量
     http://m.r-pi.cn/goods/show-73282.html
     鑄鐵T型槽平臺平板 開槽工作臺 可打孔開槽 支持定制?
     http://m.r-pi.cn/goods/show-73115.html
     鑄鐵電機試驗平臺 綜合測試底板2X3米 4x8米
     http://m.r-pi.cn/goods/show-73057.html
     鑄鐵T型槽平板平臺 設計規格 精度可靠 可打孔開槽
     http://m.r-pi.cn/goods/show-73195.html
大型對接平臺平板 T型槽鑄鐵平臺 可定制由河北威岳機械公司提供,該企業負責大型對接平臺平板 T型槽鑄鐵平臺 可定制的真實性、準確性和合法性。本站對此不承擔任何保證責任。
