概述

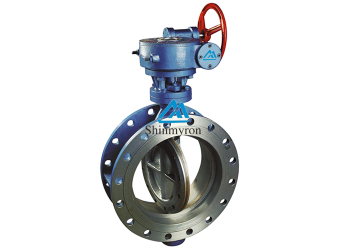

上海興麥隆閥門生產的三偏心硬密封蝶閥適用于食品、醫藥、石油化工、電廠、鋼廠、工業環保水處理及高層建筑、供排水管道上，是作調節流量和截斷流體的理想裝置。
產品特點
1、本蝶閥系吸收、消化國外技術，并結合國內用戶意見和生產中積累的經驗而精心研制的新一代產品。
2、采用三維偏心結構，閥體密封圈采用多層次密封圈結構，使蝶板同閥體密封面均勻可靠接觸，可達到氣密封無泄漏。
3、結構獨特、操作靈活、省力、方便，使用壽命長。
4、耐高溫、耐腐蝕、耐磨損的三維偏心。
shinmyron執行標準
|
設計與制造 |
法蘭連接 |
結構長度 |
試驗與檢驗 |
|
GB/T 12238、JB/T8527 |
GB/T 9113、JB/T79、HG20592 |
GB/T 12221 |
GB/T 13927 |
shinmyron主要技術參
數
|
公稱通徑 |
DN(mm) |
50~2000 |
50~500 |
|||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力 Ps(MPa) |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
滲漏率 |
零泄漏或<0.1xDNmm/s(符合GB/T13927標準) |
|||||
|
適用溫度 |
碳鋼:-29°℃~425℃ 不銹鋼:-40℃~600℃ |
|||||
|
適用介質 |
空氣、水、蒸汽、煤氣、油品及酸、堿、鹽帶有弱腐蝕性介質等 |
|||||
|
連接方式 |
法蘭、對夾、凸耳、焊接 |
|||||
|
驅動形式 |
蝸輪傳動、氣動傳動、電動傳動、液動傳動 |
|||||
shinmyron主要零件材料
|
零件名稱 |
材料 |
|
閥體 |
鑄鋼、不銹鋼、鉻鉬鋼、合金鋼、雙相鋼 |
|
蝶板 |
鑄鋼、不銹鋼、鉻鉬鋼、合金鋼、雙相鋼 |
|
閥座 |
不銹鋼、堆焊司太立等硬質合金 |
|
密封圈 |
不銹鋼與耐高溫石棉板組合成多層次 |
|
閥桿 |
20Cr13、1Cr13不銹鋼、鉻鉬鋼、特殊材料 |
|
軸套 |
奧氏體不銹鋼、304氮化 |
|
填料 |
柔性石墨、PTFE |
|
填料壓蓋 |
鑄鋼、不銹鋼 |
|
支架 |
鑄鋼、不銹鋼 |
shinmyron主要外形連接尺寸
|
DN |
L |
H |
H1 |
PN10 |
PN16 |
PN25 |
|||
|
D1 |
Z-Φd |
D1 |
Z-Φd |
D1 |
Z-Φd |
||||
|
50 |
108 |
350 |
112 |
125 |
4-18 |
125 |
4-18 |
125 |
4-18 |
|
65 |
112 |
370 |
115 |
145 |
8-18 |
145 |
8-18 |
145 |
8-18 |
|
80 |
114 |
380 |
120 |
160 |
8-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
127 |
420 |
138/ |
180 |
8-18 |
180 |
8-18 |
1901 |
8-22 |
|
125 |
140 |
460 |
164 |
210 |
8-18 |
210 |
8-18 |
220 |
8-26 |
|
150 |
140 |
555 |
175/ |
240 |
8-22 |
240 |
8-22 |
250 |
8-26 |
|
200 |
152 |
605 |
208 |
295 |
8-22 |
2951 |
12-22 |
310 |
12-26 |
|
250 |
165 |
680 |
243 |
350 |
12-22 |
355 |
12-26 |
370 |
12-30 |
|
300 |
178 |
800 |
283 |
400 |
12-22 |
410 |
12-26 |
430 |
16-30 |
|
DN |
L |
H |
H1 |
PN10 |
PN16 |
PN25 |
|||
|
D1 |
Z-4d |
D1 |
Z-Φd |
D1 |
Z-Φd |
||||
|
350 |
190 |
835 |
310 |
460 |
16-22 |
470 |
16-26 |
490 |
16-33 |
|
400 |
216 |
915 |
340 |
515 |
16-26 |
525 |
16-30 |
550 |
16-36 |
|
450 |
222 |
960 |
380 |
565 |
20-26 |
585 |
20-30 |
600 |
20-36 |
|
500 |
229 |
1020 |
410 |
620 |
20-26 |
650 |
20-33 |
660 |
20-36 |
|
600 |
267 |
1225 |
470 |
725 |
20-30 |
770 |
20-36 |
770 |
20-39 |
|
700 |
292 |
1355 |
550 |
840 |
24-30 |
840 |
24-36 |
875 |
24-42 |
|
800 |
318 |
1470 |
640 |
950 |
24-33 |
950 |
24-39 |
990 |
24-48 |
|
900 |
330 |
1545 |
710 |
1050 |
28-33 |
1050 |
28-39 |
1090 |
28-48 |
|
1000 |
410 |
1795 |
770 |
1160 |
28-36 |
1170 |
28-42 |
1210 |
28-56 |
|
1200 |
470 |
1965 |
890 |
1380 |
32-39 |
1390 |
32-48 |
1420 |
32-56 |
