絕緣油電壓擊穿測試儀單杯

全自動絕緣油介電強度測試儀

1.液晶顯示屏；2.功能鍵；3.打印機；4.升壓速率切換開關；5.指示燈；

6.油杯倉蓋；7.溫、濕度傳感器；8.地線柱；9.電源插口；10.電源開關；11.高壓安全標志

液晶屏顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；

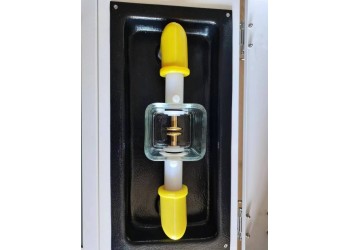

功能鍵選擇設置操作參數；

打印機打印單次及多次測試結果的平均值；

切換開關選擇不同升壓速率；

指示燈燈亮?xí)r表示相關操作步驟正在進行中；

油杯倉蓋打開后放入或取出油杯，關閉后方可進行測試；

溫濕傳感器測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；

地線柱可靠的地線連接柱；

電源插座良好插接AC 220V 50Hz電源線；

電源開關控制儀器電源通斷；

高壓標志提示高壓危險的三角標志。

操作步驟圖解插接電源線，打開電源開關，液晶屏顯示開機頁面；開機頁面按 設置 鍵進入下一級頁面；

選擇子頁面按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面。

GB1986子頁面按選擇鍵移動光標至停升電壓，按 + 或 - 鍵設置停升電壓 ，其默認值是100 kV，可選范圍10 kV～100 kV（增量Δ=10 kV）。選擇好停升電壓后，按選擇鍵移動光標至杯位選擇，按確認鍵進入杯位選擇子頁面。

杯位選擇子頁面

按選擇鍵移動光標至不同杯位，按×或√鍵定義工作杯號，默認值是全選（即各杯位均為√）。然后按確認鍵，確認所選停升電壓和杯號后返回開機頁面，按 開始 鍵進行測試。

如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲，這時應該關掉電源，接好地線后再重新進行操作。如果沒有或者沒有條件安裝地線，可按任意鍵跳過，不會影響測試結果。

按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面。在該頁面下的操作與GB1986子頁面基本相同，可參考六、操作步驟的相關內容。

按 選擇 鍵移動光標√ 至?xí)r間設置處，按 確認 鍵即可進入時間設置子頁按 選擇 鍵移動光標—至年、月、日、時、分處，按 + 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；

按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義

自定義設置子頁面按 選擇 鍵移動光標到相應的選項，再按 + 或 - 鍵可進行相關參數的設置。其中：

靜置時間   默認值15 min，范圍1～15 min（增量Δ= 1 min）；

間隔時間   默認值5 min，范圍1～10 min（增量Δ= 1 min）；

攪拌時間   默認值10 s， 范圍5～90 s（增量Δ= 5 s）；

停升電壓   默認值100 kV，范圍10～100 kV（增量Δ= 10 kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓;

打壓次數   默認值為6次，可選范圍1～6次（增量Δ=1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試；

杯位選擇  按此鍵進入杯位選擇子頁面，具體操作見六、操作步驟圖解3.的相關內容。

對于該機型，每杯z多6次的平行測定擊穿電壓值等參數將自動存儲。測量完畢后屏幕將顯示測試完畢給予提醒，按 確認 鍵返回到開機頁面（圖1）。按 打印 或 顯示 鍵，進入油樣單次測量擊穿電壓值、算數平均值及測量日期和時間的顯示子頁面（圖7～9）。

注意：在顯示子頁面，按選擇鍵可以順序顯示六個界面。其中前三個界面沒有測量時間的數據顯示，為臨時數據組，關機后將丟失。而后三個界面有測量時間數據顯示，為存儲數據組，關機后不會丟失。如果樣品油杯測定超過三個，則系統將按時間分組，記錄顯示z近的三組數據。

在顯示子頁面，按打印鍵打印所選頁面的存儲數據，按確認鍵返回主頁面 。

注意事項使用本儀器前，一定要詳細閱讀本操作手冊；

儀器操作者應通曉電氣設備或分析儀器的一般使用常識；

本儀器在戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所；

油杯應該保持潔凈。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮及電極氧化；

電極連續使用一個月后，應例行檢查和維護。檢驗并調整電極間隙，使其恢復標準值；放大鏡觀察電極表面是否出現暗斑，若有此現象，應用綢布擦拭電極表面，使其恢復原狀；

儀器的維修和調試須由專業人員完成；

接通電源前，應仔細檢查連接線是否牢固，儀器外殼必須可靠接地！

接通電源后，操作人員嚴禁觸及油杯箱蓋外殼，以免發生電擊危險！

儀器在使用過程中，如發現異常應立即切斷電源！

簡易故障排除開機無反應        檢查電源線是否插接良好，檢查保險管是否完好無損；

不升壓            檢查油杯箱蓋是否蓋好；

升壓正常但不擊穿  檢查設置是否限制了停升電壓；

擊穿后無顯示      檢查油杯內是否有污物；

打印不出紙        檢查打印機是否有紙；

更換打印紙        打印機在出廠時已安裝了打印紙。若打印紙使用完畢，需要自行安裝新的打印紙。其操作過程如下：

按下打印機前蓋板上的圓形按鈕；

將打印紙裝入打印機，并拉出一段（超出撕紙牙齒），注意將紙放整齊，同時注意紙的方向（紙拉出后紙卷外側面對著打印頭）；

合上紙艙蓋，打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭。

油杯清洗方法用潔凈的綢布反復擦拭電極表面和電極桿；

用標準規調整好電極間隙；

用無水乙醇清洗3～4次，然后用吹風機吹干。再用

測試油樣清洗2～3次即可；

攪拌槳清洗方法用干凈的綢布反復擦拭攪拌槳，直至表面無細小顆粒，忌用手直接接觸攪拌槳；

用鑷子夾住攪拌槳，浸入無水乙醇洗滌2～3次，然后用吹風機吹干；

用鑷子夾住攪拌槳，浸入待測油樣洗滌2～3次備用。

儀器成套性

設備                      1臺

油杯                      6套

電源線                    1條

標準規                    1支

保險管                    2只（3A）

攪拌槳                    7只

鑷子                      1把

打印紙                    1軸

操作手冊                  1本

保修卡                   1張

合格證                   1張

 絕緣油電壓擊穿測試儀

以下是絕緣油介電強度測試儀的詳細使用說明，綜合國家標準與主流機型操作規范整理：

一、?測試前準備?

?環境檢查?

環境溫度0~40℃，濕度≤85%RH，電源220V±10%/50Hz

儀器接地可靠，高壓艙門聯鎖功能正常

?油樣處理?

靜置油樣≥2小時消除氣泡，含水量需≤10ppm

取樣時避免污染，油溫與環境溫度一致

?電極維護?

檢查黃銅電極間隙（標準2.5mm±0.1mm），表面無氧化（可用600目砂紙打磨）

油杯用石油醚+無水乙醇清洗并烘干

二、?操作流程?

?開機設置?

通電后自檢，選擇測試標準（如GB/T 507或IEC 60156）

設置參數：升壓速率（2kV/s）、測試次數（6次）、靜置時間（5~10分鐘）

?油樣測試?

注入油樣至電極杯，確保完全浸沒電極且無氣泡

關閉艙門觸發安全開關，啟動自動測試

儀器依次完成：升壓→擊穿判斷→記錄數據→自動回零

?數據記錄?

剔除首次擊穿值，取后續5次平均值作為結果

支持液晶屏顯示、存儲（100組數據）及微型打印輸出

三、?安全注意事項?

?高壓防護?

測試中嚴禁打開艙門（聯鎖保護觸發后自動斷電）

操作時保持安全距離＞0.5m，避免觸碰電極

?設備維護?

定期校準：使用標準油樣驗證誤差（≤3%）

長期停用需用合格絕緣油浸泡電極杯防氧化

?故障處理?

?不升壓?：檢查保險絲（通常5A）、電源穩定性

?數據異常?：重新清潔油杯或更換油樣

四、?標準與擴展功能?

?執行標準?：GB/T 507-2002、IEC 60156（擊穿電壓定義與測試流程）

?高級機型功能?：三油杯并行測試、USB數據導出、恒溫油杯（選配）
