孔板流量計使用及注意事項：
1、在抽放瓦斯管路中安裝孔板時，孔板的孔口須與管道同心，其端面與管道軸線垂直，偏心度小
于2%。
2、安裝孔板的管道內壁，在孔板前后距離2D（D為管道內徑）范圍內，不應有凸凹不平、焊縫和墊
片等。
3、孔板流量計的上游（進流體端）管道直線長度≥20D,下游（出流體端）管道直線長度≤10D。
4、要經常清理孔板前后的積水和污物，孔板流量計中孔板銹蝕要更換。
5、抽放瓦斯量有較大變化時，孔板流量計的大小應根據流量大小更換相應的孔板。
孔板流量計 產品技術參數
本廠生產的徑距取壓法孔板流量計，是煤礦抽放瓦斯計量用的節流裝置，其規格齊全，安裝方便，
測量準確，出廠前系數均經過標準計量標定。
注：水平連接管路長短可按照客戶要求定制。
孔板流量計 產品使用方法：
按產品管路上箭頭的指示方向安裝在瓦斯抽放管路中，然后安裝取壓管路，將取壓管和產品取壓嘴連接即可。
孔板流量計的概念、工作原理與結構
孔板流量計的詳細資料：標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
一、概述
孔板流量計又稱為差壓式流量計，是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯
示儀)組成，廣泛應用于氣體、蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定，使
用可靠等特點。
二、工作原理
充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下
游兩側產生靜壓力差。
在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關
系而求得流量。其基本公式如下：
c－流出系數無量綱
d－工作條件下節流件的節流孔或喉部直徑
D－工作條件下上游管道內徑
qm－質量流量Kg/s
qv－體積流量m/s
－直徑比d/D無量綱
流體的密度Kg/m
三. 孔板流量計 結構
節流裝置組成
1、節流件：標準孔板、標準噴嘴、長徑噴嘴、1／4圓孔板、雙重孔板、偏心孔板、圓缺孔板
、錐形入口孔板等
2、取壓裝置：環室、取壓法蘭、夾持環、導壓管等
3、連接法蘭(行業標準、各種標準及其它設計部門的法蘭)、緊固件。
4、測量管

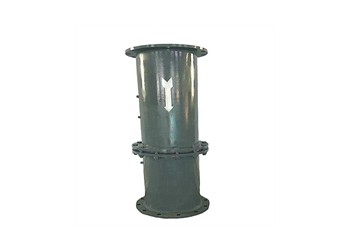

點擊圖片查看原圖
