上海興麥隆法蘭電動球閥 電動調節球閥

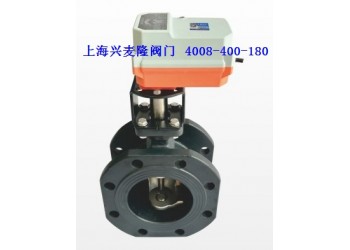

BV405F系列電動調節法蘭球閥
產品概述

BV405F系列電動調節球閥由BV系列電動執行器、銅體調節球閥組成，主要用于中央空調冷熱水/供熱采暖系統，按實際需要精確控制冷、熱介質的流量，不會造成溫度的劇烈變化，達到實時精確控制室溫之目的。此款調節球閥可調流量比，可靠性高、高壽命、采用PTFE石墨增強閥體密封圈，雙重EPDM閥桿密封圈。內置一體式配流蝶,不怕反向壓差，等百分比流量特性。高關斷力1.4MPa，額定工作壓力PN16。z大工作壓差0.35Mpa。帶有執行器手動功能。工作溫度一5至121℃，適用于水，蒸汽或50%乙二醇水。

產品特點
采用直流電機，動作平穩，自身功耗低
對夾（或法蘭)連接
具有等百分比流量特性外殼防護等級高（IP65)，體積小巧，安裝方便
噪音低
電動執行器標準型自帶手動功能
內置一體式整流牒
調節閥的可調流量比
有開關控制，浮點控制，或連續調節三種控制方式
具備Modbus通訊接口（選配)
具備溫度流量，配雙傳感器PT1000（定制選配)
具備壓差控制，配壓差雙傳感器（定制選配)

技術參數
控制類型 三位浮點型 比例調節型
電源電壓 AC24V / AC220V/DC24V AC24V/DC24V
頻率 50/60Hz
扭矩 24N3
運行時間 15s-20s
運行功率 3.6W
待機功率 0.1W
電流 3A AC250V
控制信號 三線制 DC0...10V
反饋信號 干結點無源反饋(選配) DC0-10V
位置信號 有位置指示裝置，能隨時觀察閥門的開關及開度情況
旋轉角度 0~90.
壽命 旋轉80000次(在額定負載下)
噪音 <45dB
保護級別 =
外殼防護等級 IP65
環境溫度 -10~+50°℃
環境溫度 5~95%RH
儲存溫度 -30~+60℃



主要外形連接尺寸
DN DN40 DN50 DN65 DN80 DN100 DN125 DN150
H1 115 125 135 148 158 175 191
H2 62 67 78 91 100 117/ 133
L1 130 30 130 130 130 130 130
L2 90 90 90 98 115 134 160
B 150 165 180 200 220 250 285
D 110 125 140 160 180 210 240
n*ΦM 4*Φ18 4*Φ18 4*Φ18 8*Φ18 8*Φ18 8*Φ18 8*Φ22
F 45 45 45 22.5 22.5 22.5 22.5
G 2 2 2 2 2 2 2



















接線與調試
