南京中德環保設備制造有限公司是致力于污水處理設備設計、生產、售賣、售后為一體的公司

單鼓粉碎型格柵預制泵站粉碎格柵機

單轉鼓粉碎型格柵采用單鼓結構，功能性、持久性、維修費用和安裝的簡易性優越。它是由一個轉鼓柵網和鈦合金切割刀片粉碎器組成，能在*高達2475m³/h的流量下，把難以處理的固體顆粒粉碎成可處理的小顆粒。新的不銹鋼無軸轉鼓提高捕獲效率，增加了流量，防止物體纏繞并且更加牢固。轉鼓式粉碎型格柵的設計提高了固體的捕獲率，更好保護下游設備，使長期的維修費用降為*低。

預制泵站粉碎格柵機

單鼓粉碎型格柵安裝尺寸圖

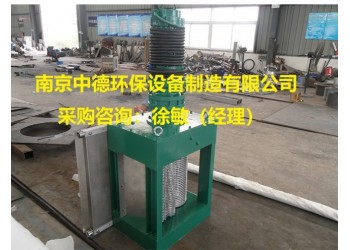

實際安裝圖

工作原理

擁有*優的鈦合金切割刀片設計，事例數十年來技術的進步和設計革新，建立一套有效可靠產品標準。鈦合金切割刀片可以切碎多種破壞其它設備的固體顆粒，經證明適用于各種*苛刻的環境。

1、固體顆粒隨著污水進水切割區；

2、固體顆粒被轉鼓截留并被輸出到切割室；

3、大部分的污水和足夠小的顆粒通過轉鼓區；

4、固體顆粒被切割并通過切割室；

5、被粉碎后的顆粒流向下游。

特性優點

1、雙軸粉碎器

比單軸粉碎器適合更多固體顆粒，兩個反向旋轉軸使顆粒物在雙軸間粉碎；

2、無軸轉鼓

不銹鋼材質，柵間隙各種尺寸可選，包括6mm；

3、刀片選擇

根據需要進行各種齒型設計，以適應各種特殊情況需要轉鼓和粉碎器間隙小

4、軸襯導流裝置

引導固體雜質進入切割室，保護密封不受砂石侵害；

5、低底座

在低流量時可*大限度利用切割室來提高粉碎能力；

6、頂部堅固座

可以簡單堅固維修，無需把設備從渠道中提出；

7、安裝簡易

可適用大部分現有渠道，不需或只需很少土建改動；

8、機械密封

壓力可高達0.6Mpa，密封無需清理，無需調整壓蓋；

9、型號設計

渠道寬*窄至550mm,流量*高達11000m³/h。

應用場合

1、安裝于大流量、寬幅面水渠中；

2、安裝于泵站、污水處理廠；

3、本機能粉碎的物品有：紙制品、木制品、塑料制品、橡膠制品、生活垃圾等。

電機選擇

普通電機：3kw或4kw

潛水電機：3kw或4kw

干濕兩用電機：4.5kw或5.5kw

解決固體顆粒危害*佳方案

擁有*優的鈦合金切割刀片設計，事例數十年來技術的進步和設計革新，建立一套有效可靠產品標準。鈦合金切割刀片可以切碎多種破壞其它設備的固體顆粒，經證明適用于各種*苛刻的環境。

解決固體顆粒危害*佳方案

擁有*優的鈦合金切割刀片設計，事例數十年來技術的進步和設計革新，建立一套有效可靠產品標準。鈦合金切割刀片可以切碎多種破壞其它設備的固體顆粒，經證明適用于各種*苛刻的環境。
