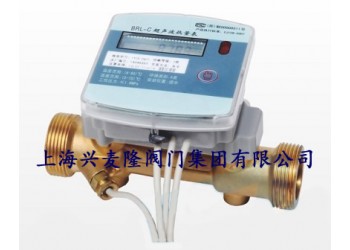

BRL-C系列超聲波熱量表
產品概述
BRL-C系列超聲波熱量表是在吸收、借鑒國外先進技術及研究成果的基礎上，并根據我國的具體使用情況而研制的具有自主知識產權的新一代熱量表。其設計符合我國現有行業標(GB/T32224/EN1434)的技術要求，其組成部分包括：流量傳感器、溫度傳感器和積分計算器。可具有光電及M-bus、RS485數據遠傳功能。
工作原理
BRL-C系列超聲波（冷)執量表是由流量傳感器、計算儀和配對溫摩傳感限組成。其工作原理是：將配對溫度傳感器分別安裝在熱交換回路的入口和出口的管道上，將流量傳感器安裝在入口或出口管上；流量傳感器采集水流量并發出流量信號、配對溫度傳感器給入口和出口的溫度信號、計算器（又稱積分儀)采集來自流量傳感器和配對溫度傳感器的信號，經過計算，顯示出載熱液體從入口至出口所釋放的能量值。
性能規范
|
準確度等級 |
連接方式 |
壓力損失 |
z大工作壓力 |
|
2級 |
螺紋或法蘭 |
＜25KPa |
≤1.6MPa |
|
量程比 |
溫度傳感器 |
數據存儲 |
|
R100 |
PT1000 |
連續儲存前18個月的歷史記錄 |
|
電源 |
防護等級 |
環境類別 |
溫度范圍 |
傳輸方式 |
|
內置高能鋰電池 |
IP67 |
B類 |
（2-95℃） |
脈沖 |
|
耐久性 |
顯示方式 |
抗磁干擾 |
|
使用周期≥6年 |
8位LCD |
當受到強度不大于100KA/m的磁場干擾時，不應影響熱量表的計量和遠傳特性 |
技術參數
|
公稱口徑 |
z小流量(m/h) |
常用流量(m/h) |
z大流量(m/h) |
表體長度mm |
|
DN20 |
0.05 |
2.5 |
5 |
130 |
|
DN25 |
0.07 |
3.5 |
7 |
160 |
|
DN32 |
0.12 |
6 |
12 |
180 |
|
DN40 |
0.2 |
10 |
20 |
200 |
|
DN50 |
0.6 |
15 |
30 |
200 |
|
DN65 |
1 |
25 |
50 |
200 |
|
DN80 |
1.6 |
40 |
80 |
225 |
|
DN100 |
2.4 |
60 |
120 |
250 |
|
DN125 |
4 |
100 |
200 |
250 |
|
DN150 |
6 |
150 |
300 |
300 |
|
DN200 |
10 |
250 |
500 |
350 |
|
DN250 |
16 |
400 |
800 |
450 |
|
DN300 |
24 |
600 |
1200 |
500 |
|
DN400 |
30 |
750 |
1500 |
500 |
備注：溫度傳感器：3m標準兩線式PT1000配對溫度傳感器（線長可預訂）。
