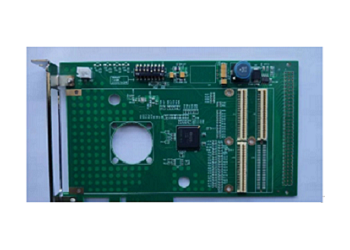

PCIEBPMCx4板卡

PCIEBPMCx4本板卡可以使標準的PMC板卡安裝于帶有PCIE插槽的PC機上使用，安裝后占一個槽位，槽位可以為PCIE x4 PCIE x8、PCIE x16，安裝后工作在PCIE x4模式。PCIE X1 后開口也可以使用，但只運行在PCIE X1模式。PCIE支持X4 V2.0,板載PCIE TO PCI橋，實現PMC模塊和PC機通信



功能描述

接口：PCI,PCI-X接口，支持PCIE 4，8，16 或32 lane連接器。

時鐘：133，100，66，50，33，25MHZ PCI(X)時鐘頻率

總線寬度支持： 32位或64位

電源：PCIE提供12V電源，板上提供12V轉5V供給PMC模塊

軟件接口：透明傳輸，寄存器在配置空間，無需寄存器操作，PMC子卡安裝到本接口卡后驅動無需做任何改動。

初始化：通過撥碼開關出廠配置為自動識別模式，不需要軟件操作

VIO:VIO電平設置為3.3V

尺寸：半長卡，單PCIE插槽寬度

結構：多層FR4 PCB板。尺寸如上圖。

撥碼開關設置：默認1，4 ON，其它為OFF，此為z優設置。如需要了解其它使用方法請聯系我們。

IDSEL:IDSEL連接到PMC接口的AD16。

PMC接口其它說明：J2管腳58，60，64均為斷開。

其它：板卡支持安裝一個風扇，為安裝風扇需要額外的空間。是否需要風扇由用戶確定，板卡出廠默認不帶風扇。風扇規格：電壓為5V，安裝孔距24mm，尺寸30*30mm，推薦高度為5mm，以不與使用的PMC子卡沖突為準。風扇一般需要至少0.2A左右的電流。

特殊需求

如需要了解其它使用方法請聯系我們。

配件

無任何配件

軟件

使用透明橋芯片，本卡不需要安裝任何驅動程序。

軟件接口：透明傳輸，寄存器在配置空間，無需寄存器操作，PMC子卡安裝到本接口卡后驅動無需做任何改動。

訂購指南

PCIEBPMCx4

本板卡可以使標準的PMC板卡安裝于帶有PCIE插槽的PC機上使用，安裝后占一個槽位，槽位可以為PCIE x4 PCIE x8、PCIE x16，安裝后工作在PCIE x4模式。
