特點及用途:

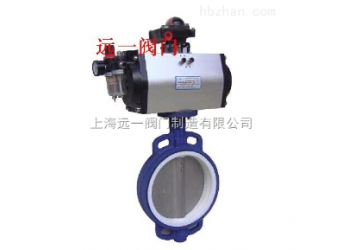

氣動切斷蝶閥D671FH-10C/16C/P適用溫度≤150℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給水排水、氣體管道上作調節流量和截流介質的場合。其主要特點為：
1、小型輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，90°回轉開啟迅速。
3、操作扭矩小，省力輕巧。
4、流量特性趨于直線，調節性能好。
5、啟閉試驗次數多達數萬次，壽命長。
6、密封件可更換，密封可靠達到雙向密封，氣體試驗泄漏為零。
7、密封材料耐老化、耐腐蝕、可適用多種介質。
性能規范
|
公稱通徑DN（mm） |
50-600 |
||||||
|
公稱壓力PN(MPa) |
0.6 |
1.0 |
|||||
|
公稱壓力 |
強度試驗 |
0.9 |
1.5 |
||||
|
密封試驗 |
0.66 |
1.1 |
|||||
|
材料\材料代號 |
C |
P |
R |
||||
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|||
|
蝶板 |
WCB |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
||||
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
||||
|
密封圈 |
乙丙 丁氟塑料 |
||||||
|
填料 |
柔性石墨 V型橡膠墊 |
||||||
|
適用工況 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
||||
|
適用溫度 |
-28℃～300℃ |
||||||
|
執行器 |
型號 |
GT、AW系列 |
|||||
|
氣源壓力 |
0.3-0.7MPa |
||||||
|
執行標準 |
設計制造 |
結構長度 |
法蘭尺寸 |
壓力溫度 |
試驗檢驗 |
||
|
GBT/12238 |
GB12221 |
/ |
GB9131 |
GB13927 |
|||
安裝尺寸表:
|
公稱通徑 |
尺寸（mm） |
執行器型號 |
|||||||
|
L |
H |
D(0.6) |
D(1.0) |
D(1.6) |
Z-ΦD(0.6) |
Z-ΦD(1.0) |
Z-ΦD(1.6) |
||
|
50 |
43 |
63 |
110 |
125 |
125 |
4-14 |
4-18 |
4-18 |
GTD-52 |
|
65 |
46 |
70 |
130 |
145 |
145 |
4-14 |
4-18 |
4-18 |
GTD-65 |
|
80 |
46 |
83 |
150 |
160 |
160 |
4-18 |
8-18 |
8-18 |
GTD-65 |
|
100 |
52 |
105 |
170 |
180 |
180 |
4-18 |
8-18 |
8-18 |
GTD-80 |
|
125 |
56 |
115 |
200 |
210 |
210 |
8-18 |
8-18 |
8-18 |
GTD-100 |
|
150 |
56 |
137 |
225 |
240 |
240 |
8-18 |
8-22 |
8-22 |
GTD-100 |
|
200 |
60 |
164 |
280 |
295 |
295 |
8-18 |
8-22 |
12-22 |
GTD-115 |
|
250 |
68 |
206 |
335 |
350 |
350 |
12-18 |
12-22 |
12-26 |
GTD-125 |
|
300 |
78 |
230 |
395 |
400 |
410 |
12-22 |
12-22 |
12-26 |
GTD-190 |
|
350 |
78 |
248 |
445 |
460 |
470 |
12-22 |
16-22 |
16-26 |
AW13 |
|
400 |
102 |
289 |
495 |
515 |
525 |
16-22 |
16-26 |
16-30 |
AW13 |
|
450 |
114 |
320 |
550 |
565 |
585 |
16-22 |
20-26 |
20-30 |
AW17 |
|
500 |
127 |
343 |
600 |
620 |
650 |
20-22 |
20-26 |
20-33 |
AW27 |
|
600 |
154 |
413 |
705 |
725 |
770 |
20-26 |
20-26 |
20-36 |
AW20 |
