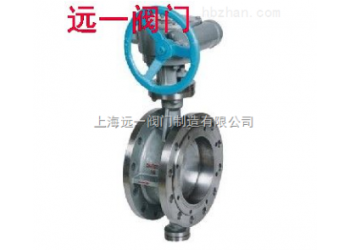

金屬硬密封蝶閥D343H-10C/D343H-16C/25

金屬硬密封蝶閥產品用途：
D343H-10C/D343H-16C/D343H-25P/R/RL金屬硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

金屬硬密封蝶閥產品特點：
1、采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

執行標準：
設計規范：GB/T 12238
結構長度：GB/T 12221
法蘭連接：GB/T 9113
試驗與檢驗：GB/T 13927
產品標識：GB/T 12220
性能參數：
型號D343H-10
D343H-16
D343H-25
D343H-40D343H-10P
D343H-16P
D343H-25P
D343H-40PD343H-10R
D343H-16R
D343H-25R
D343H-40R
工作壓力（MPa）1.0~4.0
適用溫度（℃）≤425≤200
適用介質水、油或非腐蝕性介質
材料閥體、蝶板WCBCF8/304CF3M/316L
閥桿2Cr13304316L
閥體密封面堆焊 507--
蝶板密封面304＋柔性石墨304＋PTFE304＋PTFE
填料柔性石墨PTFEPTFE

D3/6/43H-40C.P.R.V系列法蘭式彈性金屬金屬硬密封蝶閥主要外形和連接尺寸：
公稱通徑結構長度
（標準值）外形尺寸（參考值）連接尺寸（標準值）
LHD343HD643HD943HPN4.0MPa
毫米英寸短長H1A1B1H2A2B2H3A3B3DD1Z-d
502108150112350180200 5302502551651254-18
652 1/2112170115370180200625355925502502551851458-18
803114180120380180200625355925652502552001608-18
1004127190138420180200645355926002502552351908-22
12551402001644601802006755501386402502552702208-26
15061402101755552702807155501387053003153002508-26
200815223020860527028080055013877530031537532012-30
2501016525024368027028085055013894530031545038512-33
30012178270283800380420925450220107030031551545016-33
350141902903108303804201035450220114030031558051016-36
40062163103509154504701070650280121030031566058516-39
45082223303809604804901190650280133557571468561020-39
500202293504101020480490 1415575714755670
