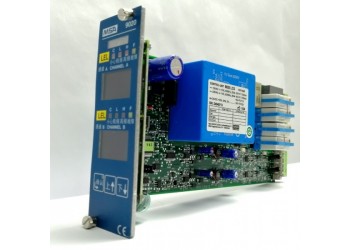

梅思安9020固定式多通道可燃氣體報警控制器

梅思安9020固定式多通道可燃氣體報警控制器梅思安9020氣體監測控制器功能完善，性能可靠。通過配置各型氣體探測器，可以提供可靠的氣體監測和，為各種行業提供安全服務。

（兩款型號）儀表∶9010和9020控制器。其中9010為單通道儀表，可配接一只氣體探測器，9020為雙通道儀表，兩個通道互相獨立，可同時配接兩只相同或不同的氣體探測器。

（機架三款）儀表可使用的機架有三種規格∶19"全機架可安裝10個控制單元，19/2"機架可安裝5個控制單元，19/5"可安裝2個控制單元。

（結構三款）儀表另有3種壁掛式結構，分別是壁掛式一通道（9010—臺）、二通道（9020—臺）和四通道儀表（9020兩臺）。

配接9020公共單元（產品編號∶10107340），9020控制器通過了消防形式認可。

9020氣體監測控制器技術規格：

電源要求; AC：115/230V±15%，50/6OHz

DC：24V ＋15%-20%

功耗∶9010型 AC∶13VA; DC; 3W

9020型 AC∶ 15VA; DC∶ 4W

傳感器/探測器的連接模式;2、3、4線制

輸入信號∶10～200mV DC; 4～20 mA

傳感器/探測器的供電∶ 恒流∶ 5～500mA 恒壓; 3～24VDC

輸出模擬信號∶ 0～20/4～20 mA（可選擇）

故障信號∶ 0/2/4/20 mA/h（可選擇）

重復性∶ ±1% F.S ±1個字

零點、量程漂移∶≤ ±0.5% F.S ±1個字/月

設定：三級（小v心、預、）

繼電器觸點容量∶ 5A 24VDC /250 VAC（阻性負載）

工作溫度∶ -10℃～＋50℃

貯存溫度∶ -20℃～＋75℃

濕 度 ∶ ≤90% RH，不凝露

通訊接口∶ RS485，ModBus協議（可通過信號轉接器增加接口）

重 量∶720g

氣體監測控制器的安裝方式：

DF8500點型可燃性氣體探測器的安裝

探測器的防爆等級為Exd ⅡCT6，可安裝在1級危險場所。探測器采用卡箍安裝。

探測器的安裝位置需根據被測氣體的比重，周圍環境的氣流方向，可能的泄漏點等因素，安裝在可燃性氣體，易積聚，具代表性的場所。

探測器檢測頭端面應朝下，并旋上防雨（水）防風罩（隨探測器配置），隔爆片上嚴禁沾污、涂漆，以免堵塞氣體擴散通道。

探測器安裝時，周圍應留有40cm左右的空間，便于維修、標定。

氣體監測控制器故障警告信息

9010/9020型控制器出現故障時，液晶顯示窗會顯示下列信息;

F1：電源線路故障，與探測器或變送器相連接的線斷開，或因為電源本身斷開。

檢查與探測器之間的連線，如非外部故障引起，則將儀表退回MSA維修。

F2：當輸入信號特別高或信號輸入放大器損壞時。

F3;當次接通控制器時，存儲器（EEPROM）程序出錯，在這種情況下，

重新設置缺省值。

F4∶當控制器在進行功能代碼操作時，控制器突然斷電所致，按回車鍵繼續。

等到儀表自檢結束后，重新進入斷電時的功能代碼，然后正常退出，否則儀表每次開機都會顯示F4。

F5：與模擬信號相關的A/D轉換器故障。

F6∶存儲器（RAM）故障。

F7：只讀存儲器（EPROM）產生錯誤。

F8：控制器內隨機存儲器數據設置發生錯誤，重新設置缺省值。

F9：當從正常配置到ATEX配置時出現，用回車鍵確認后，對控制單元重新設置

一個通用缺省值。

-d1：負漂移量超過預設定值（解決此問題的辦法是重新進行標定）。

-LOU1：接到4、5腳的外部24VDC電壓低于18VDC。

-LOU2：交流電源掉電。

氣體監測控制器訂貨信息：

（內置通道路線）

10107340  9020/9010公共單元-公共、事件記錄等

10106965  9010控制單元-Rev3，通用型

10106964  9020控制單元-Rev3，通用型

10110739  9020控制單元-Rev3，通用型，中國版，光耦輸出-E

10106967  9020控制單元-Rev3，電流型

10106966  9020控制單元-Rev3，電流型

10193786  9010壁掛式單通道控制器-壁掛式，SIL，單通道

10193785  9020壁掛式2通道控制器-壁掛式，雙通道，SIL

（機架配置）

10169105  9020 R2機架總成，普通版-不含公共單元，不含消防標簽

10169103  9020 R5機架總成，普通版-不含公共單元，不含消防標簽

10169104  9020 R10機架總成，普通版-不含公共單元，不含消防標簽

10166130  9020 R5機架總成，消防版-含公共單元和消防標簽

10166141  9020R10機架總成，消防版-含公共單元和消防標簽

（機箱配置）

8010006  9020 R2標準壁掛式氣體監測控制器，普通版-含開關電源，機架和附件總成，不含卡件

8010004  9020 R5標準壁掛式氣體監測控制器，普通版-含開關電源，機架和附件總成，不含卡件

8010005  9020 R10標準壁掛式氣體監測控制器，普通版-含開關電源，機架和附件總成，不含卡件

10168309  9020 R5標準壁掛式氣體監測控制器，消防版-含開關電源，機架和附件總成，不含卡件

10168310  9020 R10標準壁掛式氣體監測控制器，消防版-含開關電源，機架和附件總成，不含卡件
