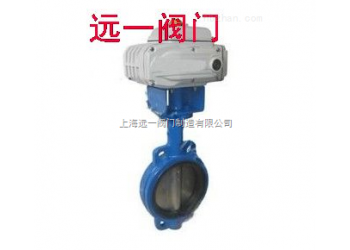

電動對夾軟密封蝶閥產品概述
我公司研制的D971X-10/16電動對夾軟密封蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。2、密封副材料選用不銹鋼和耐油橡膠配對，使用壽命長。3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。4、蝶板采用框架結構，強度高，過流面積大，流阻小。5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。7、本閥結構*，操作靈活，省力，方便。
主要結束參數公稱通經DN（mm）50～200050～1600
公稱藥理PN（MPa）0.61.01.6
密封試驗（MPa）0.661.11.76
強度試驗（MPa）0.91.52.4
適用溫度橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率符合GB/T13927-92標準
驅動方式蝸輪傳動、電動、氣動、液動
主要零部件材料零件名稱材料
閥體HT250WCBSUS304
蝶板球墨鑄鐵鍍鎳磷不銹鋼304、316
閥軸2Cr13SUS304
密封圈NBR、EPDM、VITON、PTFE
執行標準制造標準GB/T122387-89
法蘭標準GB9113-2000、GB17241.6-1998
結構長度標準GB12221-89
檢驗標準GB/T13927-92
D971X-10/16電動對夾式軟密封蝶閥主要外形連接尺寸單位：mmDNEHH1ABФD
0.6MPa1.0MPa1.6MPa
504377443125125889999
654685463125125108118118
804695483125125124132132
10052105498125125144156156
12556129682325245174184184
15056132736325245199211211
20060165800325245254266266
25068197895363313309319319
30078234956363313363370370
350782831029363313413429429
4001023251103363313463480480
4501143691186465469518530548
5001274041280546431568582609
6001544701321546556667682720
7001655031431546556772794794
8001905711542546556878901901
900203621180061770697810011001
10002167022363632706107811121112
