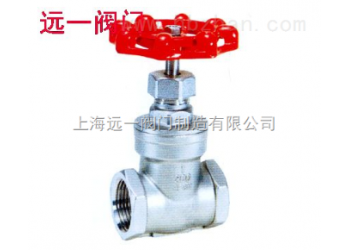

一、Z15W-16P/R不銹鋼內螺紋閘閥應用規范：

公稱壓力:1.6、2.5MPa
適用溫度范圍:-20~232℃~350℃
適用介質:水、油、氣及某些腐蝕性液體（W.O.G）
螺紋類型:G?NPT.BSPT.BSP.DIN259/2999

二、Z15W-16P/R不銹鋼內螺紋閘閥主要零件材料：

序號NO.	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8
2	閘板	不銹鋼CF8M/CF8
3	閥桿	不銹鋼SS316/304
4	閥蓋	不銹鋼CF8M/CF8
5	填料	聚四氟乙烯PTFE
6	止推墊片	不銹鋼SS304
7	閥桿架	不銹鋼SS316/SS304
8	填料	聚四氟乙烯PTFE
9	螺母	不銹鋼SS304
10	填料壓蓋螺母	不銹鋼SS316/SS304
11	手輪	鋁合金
12	鉻牌	鋁
13	手輪墊片	不銹鋼SS304
14	手輪螺母	不銹鋼SS304

三、Z15W-16P/R主要連接尺寸及重量：

SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"
A	15	20	25	32	38	50
H	90	97	108	120	146	163
L	55	60	65	75	85	95
D	70	70	80	80	90	100
