【產品用途】

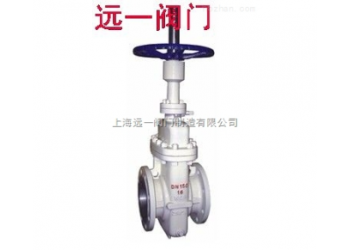

Z43WBF-10C/16C/25/40無導流孔平板閘閥適用于 Class150~900/PN1.0~16.0MPa，工作溫度 -29~121℃ 的石油、天然氣、水、油品等管路上，用于截斷或接通管路中的介質。
【產品特點】
1、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門。
2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。
3、采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能可靠，真正達到零泄漏；解決了通用閥門填料處zui容易外漏的弊病。
4、平板閘閥關閉時能自動卸掉內腔高壓，保證使用安全。
5、全封閉結構，防護性能好，可適應全天候要求。
【執行標準】
|
設計標準 |
結構長度 |
連接法蘭 |
實驗與檢驗 |
壓力-溫度 |
產品標識 |
|
JB/T 5298 |
JB/T 5298 |
JB/T 79 |
JB/T 5298 |
GB 9131 |
GB/T 12220 |
|
API 6D |
API 6D |
ANSI B16.5 |
API 6D |
ANSI B16.34 |
MSS SP-25 |
【零部件材料】
|
零件名稱 |
零部件材料 |
|||
|
JB/T7298 |
API 6D |
|||
|
閥門/閥蓋 |
WCB |
WCB |
A352-LCB |
A351-CF8M |
|
閘板 |
2Cr13+ENP |
20CrMoV+STL |
ANSI 410+ENP |
ANSI 316+ENP |
|
閥桿 |
2Cr13 |
2Cr13 |
A182-F6a |
A182-F316S |
|
閥座 |
25+PTFE |
20CrMoV+STL |
A105+PTFE |
A182-F316+PTFE |
|
填料 |
NBR/FPM |
柔性石墨 |
聚四氟乙烯 |
|
|
墊片 |
18-8/柔性石墨 |
|||
|
螺栓 |
35 |
35CrMo |
A193-B7M |
A193-B8 |
|
適用溫度 |
-29~250℃ |
-29~550℃ |
-46~250℃ |
-40~200℃ |
|
適用介質 |
水、油品 |
蒸汽、油品 |
丙烷、乙烯 |
硝酸類 |
