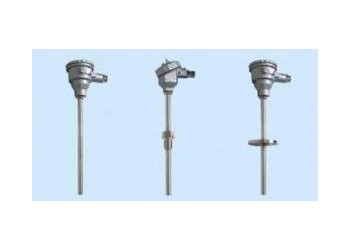

產品名稱: 一體化防爆熱電阻 產品說明:
◆特點
二線制輸出4-20mA，抗干擾能力強；
節省補償導線及安裝溫度變送器費用；
安全可靠，使用壽命長；
冷端溫度自動補償，非線性校正電路 ；
◆工作原理
熱電偶(阻)在工作狀態下所測得的熱電勢(電阻)的變化，經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA電信號給工作儀表，工作儀表便顯示所對應的溫度值。
隔爆熱電偶(阻)利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行測溫。熱電偶(阻)產生的熱電勢(電阻值)經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工人儀表，工作儀表顯示出所對應的溫度值。
◆主要技術參數
產品執行標準
IEC584
IEC751
IEC1515
JB/T5518-91
JB/T7391-94
◆測量范圍及允差
1)熱電阻測溫范圍及允差
型 號分 度 號測溫范圍℃精度等級允許偏差WZPBPt100-200-+500
A級 B級
±(0.15+0.002ItI)
±(0.30+0.005 ItI)
WZCBCu50 Cu100-50-+100 ±(0.30+0.005 ItI)
2)熱電偶測溫范圍及允差 型 號分 度 號允 差 等 級III允 差 值測溫范圍℃允 差 值測溫范圍 WRNB K ±1.5℃ -40-375 ±2.5℃ -40-333 ±0.004 ItI 375-1000 0.0075 ItI 333-1200 WRMB N ±1.5℃ -40-375 ±2.5℃ -40-333 ±0.004 ItI 375-1000 0.0075 ItI 333-1200 WREB E ±1.5℃ -40-375 ±1.5℃ -40-333 ±0.004 ItI 375-800 0.004 ItI 333-900 WRFB J ±1.5℃ -40-375 ±1.5℃ -40-333 ±0.004 ItI 375-750 0.004 ItI 333-750 WRCB T ±1.5℃ -40-125 ±1℃ -40-133 ±0.004 ItI 125-350 0.0075 ItI 133-1000
輸出信號： 4-20 mA ，負載電阻250，傳輸導線電阻 100
輸出方法： 二線制
精度等級：
溫度變送器精度等級：0.1 0.2 0.5
顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.
