Q41F-16C氨用球閥產品概述:

Q41F-16C氨用球閥傳動方式:手動、蝸輪傳動、氣動、電動。在物理化學實驗中，經常要用到氧氣、氮氣、氫氣、氬氣等氣體。這些氣體一般都是貯存在的高壓氣體鋼瓶中。使用時通過減壓閥使氣體壓力降至實驗所需范圍，再經過其它控制閥門細調，使氣體輸入使用系統。zui常用的氨氣用的球閥，簡稱為氨氣球閥。

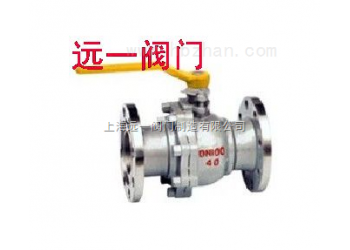

氨氣球閥的外觀及工作原理:

     氨用閥門的高壓腔與鋼瓶連接，低壓腔為氣體出口，并通往使用系統。高壓表的示值為鋼瓶內貯存氣體的壓力。低壓表的出口壓力可由調節螺桿控制。 使用時先打開鋼瓶總開關，然后順時針轉動低壓表壓力調節螺桿，使其壓縮主彈簧并傳動薄膜、彈簧墊塊和頂桿而將活門打開。這樣進口的高壓氣體由高壓室經節流減壓后進入低壓室，并經出口通往工作系統。轉動調節螺桿，改變活門開啟的高度，從而調節高壓氣體的通過量并達到所需的壓力值。 氨氣球閥都裝有安全閥。它是保護氨氣減壓閥并使之安全使用的裝置，也是氨氣球閥出現故障的信號裝置。如果由于活門墊、活門損壞或由于其它原因，導致出口壓力自行上升并超過一定許可值時，安全閥會自動打開排氣。

Q41F16C的使用方法:

1、按使用要求的不同，氨氣減壓閥有許多規格。zui高進口壓力大多為，zui低進口壓力不小于出口壓力的2.5倍。出口壓力規格較多，一般為，zui高出口壓力為。

2、安裝氨氣球閥時應確定其連接規格是否與和使用系統的接頭相*。氨氣球閥采用半球面連接，靠旋緊螺母使二者完全吻合。因此，在使用時應保持兩個半球面的光潔，以確保良好的氣密效果。安裝前可用高壓氣體吹除灰塵。必要時也可用聚四氟乙烯等材料作墊圈。

3、氨氣球閥應嚴禁接觸油脂，以免發生火警事故。

4、停止工作時,應將減壓閥中余氣放凈,然后擰松調節螺桿以免彈性元件長久受壓變形。

5、氨氣球閥應避免撞擊振動，不可與腐蝕性物質相接觸。

主要連接尺寸

型號	公稱通徑 DN（mm）	尺寸
		L	D	D1	D2	b-f	z-Φd	H	W
Q41F-16C Q341F-16C Q641F-16C Q941F-16C	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	18-3	4-Φ18	105	230
	50	200	160	125	100	20-3	4-Φ18	115	240
	65	220	180	145	120	22-3	8-Φ18	145	280
	80	250	195	160	135	22-3	8-Φ18	160	310
	100	280	230	190	160	24-3	8-Φ23	185	330
	125	320	270	220	188	28-3	8-Φ25	215	600
	150	360	300	250	218	30-3	8-Φ25	245	800
	200	400	360	310	278	34-3	12-Φ25	300	1000
	250	450	425	370	332	36-3	12-Φ30	380	1200
