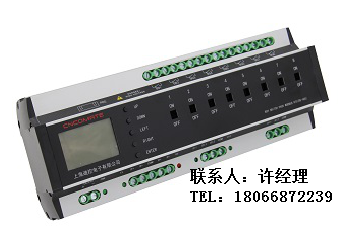

A1-MLC-1344/16開關驅動器

A1-MLC-1344/20開關驅動器

A1-MLC-1344/10開關驅動器

4路開關輸入、開關量輸出模塊，自帶繼電器，無需借助額外的繼電器等設備，直接控制負載能力不大于16A。裝配了快速連接端子，便于接線。對開關回路進行控制，通過接受tebi輸入設備的控制。根據使用目的，模塊可以對照明、百葉窗以及空調進行控制。所有開關驅動器都有觸點狀態顯示以及手動操作按鈕，可以多相操作。用戶端無需前端、中繼、線路設備：無需安裝軟件；支持現場控制功能，設備內部自帶時鐘，當遠程網絡不可用時，支持現場手動控制或內部時鐘定時控制；配合無需網關或集控器可實現組網模式控制；支持模式配置功能，結合本地控制按鈕和回路狀態指示燈，調試非常簡單方便。

功能配置

工作電壓：AC 12V(交直流兩用)

負載能力：≤16A每路

工作溫度：-45℃~70℃

掉電維持：>10年

功率損耗：≤1.2W

控制回路：4回路接點16A

消防功能：消防1路，常開點。

工作方式

手動操作：智能照明模塊面板設計6個按鍵，手動按開燈關燈。

自動操作：面板上黑色按鍵是手動自動切換按鍵，在系統設定好的程序后，按黑色按鍵完成自動運行。

面板操作：多個智能照明模塊使用面板控制，面板設置模塊站號后，有32種場景模式操作。

系統操作：樓宇中的智能照明模塊串聯接到終端，使用巨川照明系統操作。
工作原理：用于2.4GHz 通訊的通用芯片常見的有挪威Nordic 公司的nRF2401無線芯片模組，以色列RFWave 公司的RFW102 無線芯片模組等[5].根據設計需求及成本考慮，本設計中采用Nordic 公司的nRF2401進行無線數據傳輸。采用QFN24 5×5 毫米封裝，應用電路使用外圍元件少(見圖2);采用FSK 調制方式，125 個頻道，能滿足多頻及跳頻需要;傳輸速率高達1Mbps,具有高數據吞吐量;功耗低，電源電壓1.9V~3.6V 滿足低功耗設計需要;芯片內部設有專門穩壓電路，使用各種電源包括DC/DC 開關電源均有較好的通信效果。

參考標準：

《智能建筑設計標準》（GB/T50314-2000）

《信息技術互聯國際標準》ISO/IEC11801-95

GB/T17626.5—1999浪涌（沖擊）抗擾度試驗

CNS 15652-3-2013《智能照明系統》第3部：場域網絡接口

DB41/T 799-2013《無線智能照明控制裝置》
CNS 15652-5-2013《智能照明系統》第5部：照明設備
《中國采暖通風與空氣調節設計規范》JGJ/T16-92
《電氣裝置安裝工程施工及驗收規范》GBJ232-92
《智能建筑設計標準》（GB/T50314-2000）
IEC1000-4-2/3/4-1995電磁兼容
《建筑與建筑群綜合布線系統工程設計規范》GB/T50311-2000
