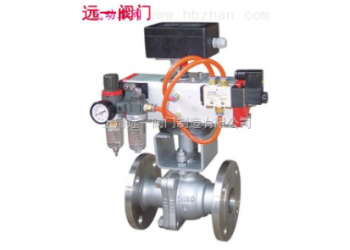

不銹鋼氣動球閥Q641F/H/Y-16P

氣動執行器主要技術參數

氣動執行器	型號	QW系列、AT系列、AW系列
	氣源壓力	0.4 ～ 0.8 MPa
	zui大回轉角度	90°～92°
	回信器	AC220V  AC110V  DC24V
	控制信號	電信號：0～0Ma  4 ～20Ma   氣信號：0.02 ～0.1 MPa
	控制氣源	潔凈、干燥壓縮空氣
	工作溫度	-20℃ ～ +90℃



主要性能規范

型 號	公稱壓力  PN（MPa）	試驗壓力Ps（MPa）		工作溫度 （℃）	適用介質
		殼體	密封
Q641F/H-1.6	1.6	2.4	1.76	-50～450 （不同工況溫度，選用不同的材質）	水、石油、天然氣、酸類等
Q641F/H-2.5	2.5	3.75	2.75
Q641F/H-4.0	4.0	6.0	4.4



閥體主要零件材料

零件名稱	閥體	球芯	閥座	閥桿	填料	支架	連接軸
Q641F/H	鑄鋼、不銹鋼	不銹鋼	聚四氟	2Cr13	柔性石墨	鑄鋼、不銹鋼	鑄鋼



氣動執行器主要部件材料

零件名稱	缸體	端蓋	活塞	軸	O型圈	指示軸	螺栓
QW系列 AT系列	鋁合金型材 （硬質陽極氧化）	壓鑄鋁合金 （環氧樹脂噴涂）	壓鑄鋁	鋼 （鍍鎳磷合金）	NBR

Q641F/H型氣動球閥

主要外形尺寸                                         （單位；mm）

DN	L	H	D	D1	L0	Z-φd	執行器型號
15	130	200	95	65	165	4-φ14	QW-TZ01/AT50D
20	140	204	105	75	165	4-φ14	QW-TZ01/AT50D
25	150	215	115	85	165	4-φ14	QW-TZ01/AT63D
32	165	240	135	100	225	4-φ18	QW-TZ02/AT63D
40	180	265	145	110	225	4-φ18	QW-TZ02/AT75D
50	200	275	160	125	225	4-φ18	QW-TZ02/AT75D
65	220	379	180	145	245	4-φ14/4-φ18	QW-TZ03/AT88D
80	250	390	195	160	330	8-φ18	QW-TZ04/AT100D
100	280/320	416	215/230	180/190	330	8-φ18/8-φ23	QW-TZ04/AT115D
125	320/381	542	245/270	210/220	380	8-φ18/8-φ25	QW-TZ05/AT145D
150	360/400	572	280/300	240/250	380	8-φ23/8-φ25	QW-TZ06/AT160D
200	400/500	736	335/360	295/310	440	12-φ25/12-φ25	AW17
250	530/568	926	405/425	355/370	580	12-φ25/12-φ30	AW20
300	600/648	1059	460/485	410/430	715	12-φ25/16-φ30	AW28
350	550/762	1127	520/550	470/490	875	16-φ25/16-φ34	AW28
400	600/838	1398	580/610	525/550	995	16-φ30/16-φ34	AW35

Q644/5F型氣動三通球閥

    氣動三通球閥分L型（Q644F）及T型（Q645F），介質流通方向見L型三通適用于介質流向的切換，能使相互垂直的兩個通道連通。T型三通球閥適用于介質的分流，合流及流向切換，T型三通可以使三個管道互相連通或使用其中兩個管道連通，三通球閥一般采用兩個閥座結構。亦可根據用戶要求采用四座結構。



附件的選項

根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍?strong>電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：手操機構
