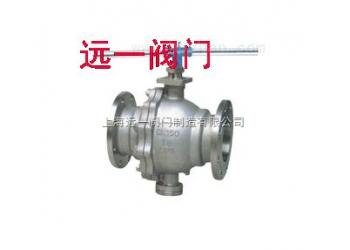

金屬硬密封球閥Q347Y-16P/25P/40P/R/RL


點擊圖片查看原圖
單價: 面議
發貨期限: 自買家付款之日起 天內發貨
所在地: 上海
有效期至: 長期有效
最后更新: 2021-06-02 09:43
瀏覽次數: 124
詢價
公司基本資料信息


產品詳細說明

產品結構特點Construction Features

金屬硬密封球閥經過特殊工藝處理的球體與閥座,特別適用于較高溫度及含各種粉塵與固體顆粒的介質。
1、采用特別設計的補償性可動金屬閥座結構,密封可靠。
2、本系列球閥應按規定流向使用。
3、本系列球閥可配多種驅動裝置。

process through special techniques, the globe body and valve seat are especially applicable for high-temperatures and the medium containing dusts and solid particles.
1.The specially-designed compensatory movable valve seat construction made from metal is of great reliability in its sealing performance.
2.The ball valve series should be applied in accordance to the specified flow direction.
3.Multiple driving devices could be prepared for the series.

主要零件及材質Main Parts and Materials

序號
N。
零件名稱
Accessory name
材質 Material
CB ASTM
1 閥體 Body WCB A216-WCB
2 閥座 Seat 1Cr18Ni9Ti 304
3 球體 Ball 2Cr13 A276-420
4 螺釘 Screw nial 35 A193-B7
5 手柄 Wrench 瑪鋼 A47-667 Gr.32510
6 擋圈 Ring 65Mn AISI 1066
7 閥桿 Stem 1Cr13 A276-410
8 定位片 Locating piece 25 A105
9 填料壓蓋 Gland WCB A216-WCB
10 填料 Stuffing 柔性石墨
graphite PTFE
柔性石墨
graphite PTFE
11 墊片 Gasket 柔性石墨 +不銹鋼
graphite+stainless steel
B12.10-304/F.G
12 螺母 Nut 35 A194-2H
13 螺柱 Stud 35CrMoA A193-B7
14 座墊 Gasket 1Cr18Ni9Ti 304
15 彈簧 Spring 60Si2Mn AISI 9260

產品性能規范 Performance Specification of the Products

壓力等級 Pressure Rating
1.6 2.5 4.0 6.4 10.0 1.50 300 400 600
試驗壓力
Test Pressure
(MPa)
殼體試驗
Shell Test
2.4 3.75 6.0 9.6 15.0 3.03 7.5 10.2 15.0
密封試驗
Pressure Test
1.76 2.75 4.4 7.04 11.0 2.2 5 5 7.48 11.0
適用工況
Applicable
Operating Mode



適用介質
Applicable Mediums
紙漿、漿料、粉塵及含各種固體顆粒的介質
Pulps like paper pulp, dusts, and medium with solid particles.
適用溫度
Applicable Temperature
-196~≤550℃
適用規范
Applicable
specification



設計制造按
The designing and manufacturing work follows
GB12237-89   API 6D  JPI7S-48
法蘭尺寸按
Flange dimension according
JB79-59、GB9113、HG20592-97        ANSI B16.5          JIS B2212-2214



結構長度按
Physical dimension according
GB12221-89   ANSI B16.10   AIS B2002
檢驗試驗按
Test and inspection according
JB/T9092-99            API 598
