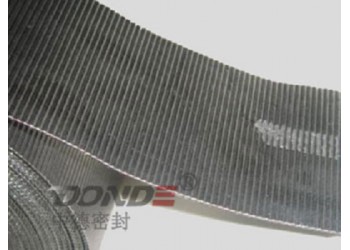

石墨波紋帶
ZD-T3000膨脹石墨波紋帶采用高精度數控車床用特殊刀具把石墨卷材切割成帶狀，然后經過專用的花紋壓輥滾壓成波紋狀。波紋的形狀大小可以根據客戶要求選定使用不同的模具，使用的石墨也可以選用不同的等級。為了使用方便一般采用一面背膠的形式。與傳統的石墨開條相比，精度更高，對石墨卷材造成損傷較小，切割部位光滑無毛刺。
性能特點：
1.有優異的耐熱性和耐寒性。
2.有優異的耐化學腐蝕性。
3.有良好的自潤滑性。
4.回彈率高。
5.使用方便，成本較低。
適用介質：
熱水、高溫、高壓、蒸汽、熱交換介質、氨、氫、有機溶劑、碳氫化合物、低溫液體等。
應用范圍：
·石墨波紋帶通常可作為金屬齒形墊片或波形墊片表面粘貼材料
·現場搶修時的應急措施，在泵、閥、動靜密封部位作填料使用
·直接把石墨帶纏繞于泵、閥的軸上，作為填料使用
常用規格尺寸：常用規格厚度0.25-1mm,寬度5-100mm,長度:5000~20000mm,特殊規格或各類非標準產品可按客戶要求制定。
|
石墨波紋帶主要性能參數：
項目(Item)
|
數值
|
碳含量（C concentration)
|
99%
|
硫含量（S concentration)
|
<1000ppm
|
氯含量（chlorine concentration）
|
<45ppm
|
抗拉強度（ tensile strength）
|
4.5MPa
|
壓縮率（compressibility）
|
>40%
|
|
回彈率（recovery)
|
>10%
|
|
使用溫度（Temperature)
|
-200℃-600℃
|
|
壓力 (Pressure)
|
20MPa
|
|
厚度公差(Terence of Thickness)
|
-0.04mm~+0.04mm
|
|
尺寸公差(Terence of Dimension)
|
根據墊片規格
|
|
密度公差(Terence of Density)
|
-0.06~g/cm3+0.06gcm3
|
不同等級石墨層物理機械性能：
項目
|
密度公差
|
碳含量C≥%
|
抗拉強度
|
硫含量
|
氯含量
|
應力松弛率
|
燒失量
|
|
工業Industrial
|
±0.06g/cm3
|
98
|
4 Mpa
|
<1000ppm
|
<50ppm
|
10%
|
2.0≤%
|
|
核能級Nuclear
|
±0.05 g/cm3
|
99.5
|
5 Mpa
|
<700ppm
|
<25ppm
|
10%
|
0.5≤%
|
|
|
技術標準:
可提供任何標準和非標準的尺寸，包括ASME，DIN，JIS，及其它標準。并可根據需要提供各種膨脹石墨帶，膨體四氟帶狀墊片，石墨編織帶等帶狀墊片
石墨波紋帶相關標準狀況：
B/T 7758.2-2005|柔性石墨板 技術條件
JB/T 53392-1999|柔性石墨板 產品質量分等
JB/T 6613-2008|柔性石墨板、帶、分類、代號及標記
JB/T 9141.4-1999|柔性石墨板材 壓縮率、回彈率測試方法
JB/T 7758.4-2008|柔性石墨板 氯含量測定方法
JB/T 7758.3-2005|柔性石墨板硫含量測定方法
|
