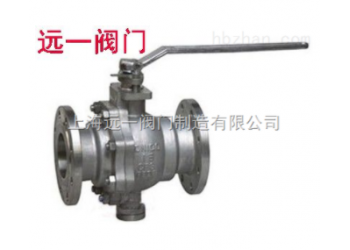

氣動硬密封球閥詳細說明：

Q641Y/W/H氣動金屬硬密封球閥屬于氣動類閥。材質為：不銹鋼、鑄鋼、碳鋼、鍛鋼等。無泄漏、重量輕、體積小。在實際運用中，它具有開關靈活、易損耗低、降低閥門維修工的勞動強度、節約維修資金作用。氣動閥結構簡單，使用壽命長，適用于幾乎所有介質、耐高溫、耐化學腐蝕。氣動硬密封球閥只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥zui適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。硬密封氣動球閥球面進行特殊工藝硬化處理，提高球面的抗耐磨性。采用單閥座設計，在閥體中腔不形成獨立空間，排除了粉塵煤灰等介質在中腔的累積與球面摩擦的可能。卸灰球閥，包括閥體、與閥體固連的閥蓋、安裝在閥體中的閥芯球體、與閥芯球體連接的電動裝置，其特征在于：所述閥體是一單閥座結構，所述閥體的進口端設有一閥座，所述閥座設置成背對介質流向，且所述閥體的出口端設置成流線型，以使介質順暢通過，所述電動裝置與支架連接，用于驅動閥桿。本實用新型的卸灰球閥具有保持彈簧長期有效，延長閥門使用壽命和可以自動遠程控制閥門的優點。主要適用于化工、冶金、石油、制藥等行業的各種高壓介質輸送管道中，適用溫度：-196～450℃；驅動方式：手動、氣動、電動、液動、渦輪動等；公稱通徑：1/2"～12"；公稱壓力：150LB~1500LB；適用介質：水、氣、油品、天然氣、液化氣、液化石油氣、燃氣和酸堿腐蝕介質。

氣動硬密封球閥特點：

氣動硬密封球閥系遠一公司在消化吸收國內外先進技術的基礎上生產出的優良產品，它具有更新的設計特點，能滿足一般工業標準的安全和方便需要。

1、流體阻力小，球閥是所有閥類中流體阻力zui小的一種，即使是縮徑球閥，其流體阻力也相當小。

2、結構簡單、體積小、重量輕。開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。

3、緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。

4、操作方便，開閉迅速，從全開到全關只要旋轉90°，故容易實現自動化控制和遠距離控制，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。

5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

8、由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

氣動硬密封球閥產品介紹：

Q941Y/W-16P/25P/40P/R/RL不銹鋼電動金屬硬密封球閥密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。浮動硬密封電動球閥：電動驅動、法蘭連接形式、浮動球直通式，密封形式采用硬密封、閥座密封面材料為硬質合金，公稱壓力PN16~PN63、公稱尺寸DN15~DN250、適用溫度為-28~500℃，閥體材料為碳素鋼或不銹鋼。因采用硬密封（金屬密封），此種閥門特別適用于帶顆粒性、固物類、漿料等介質及高溫高壓管線。浮動硬密封電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由DCL系列精小型電動執行器（也可根據用戶要求配置不同型號電子式電動執行機構或氣活塞式執行機構）與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC/380VAC電源即可控制運轉。閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。

主要材質：

名稱材料

閥體/閥蓋CF8CF3CF8MCF3MWCBLCBWC6WC9C5

球體CF8CF3CF8MCF3MWCBHCrCF8CF8CF8CF8

閥桿F304F304LF316F316L2C13F304F304F304F304

閥座PTFE/PPL

填料/墊片PTFE/PPL石墨

螺栓不銹鋼35CrMoA

螺母不銹鋼45、35CrMoA

手柄鑄鋼

性能參數：

試驗項目殼體試驗密封試驗上密封試驗氣密封試驗

介質水氣

單位MPaMPaMPaMPa

公稱壓力PN（MPa）1.62.418180.5-0.7

2.53.82.82.8

4.06.04.44.4

6.49.67.07.0

10.015.011.011.0

16.024.018.018.0

外形尺寸：不銹鋼電動金屬硬密封球閥,不銹鋼電動硬密封球閥,鑄鋼電動金屬硬密封球閥,碳鋼電動金屬硬密封球閥,金屬硬密封電動球閥PN16-25-40-64

1.6MPaDNLDD1D2bn-φdHD0

凸面法蘭

RF

Q941Y/H/W

16C

16P

16R15130956545144-φ1478140

201401057555144-φ1484160

251501158565144-φ1495180

3216513510078164-φ18150250

4018014511085164-φ18150300

50200160125100164-φ18170350

65220180145120184-φ18195350

80250195160135208-φ18215400

100280215180155208-φ18250500

125320245210185228-φ18265600

150360280240210248-φ23270800

2004003352952652612-φ233301200

2.5MPa15130956545164-φ14103140

凸面法蘭

RF

Q941Y/H/W

25

25P

25R201401057555164-φ14112160

251501158565164-φ14123180

3216513510078184-φ18150250

4018014511085184-φ18156300

50200160125100204-φ18172350

65220180145120228-φ18197350

80250195160135228-φ18222400

100280230190160248-φ23253500

125320270220188288-φ25275600

150360300250218308-φ25286800

2004003603102783412-φ253401200

2505334253703323612-φ304201800

4．0MPaDNLDDlD2D6bn-φdHD0

凹凸法蘭

MFM

Q941Y/H/W

40

40P

40R1513095654540164-φ14103140

2014010575555l164-φ14112160

25150115856558164-φ14123160

321801351007866184-φ18150250

402001451108576184-φ18156250

5022016012510088204-φ18172350

65250180145120110228-φ18197350

8028019516013512l228-φ18222450

100320230190160150248-φ23253450

125400270220188176288-φ25275600

150400300250218204308-φ25286800

2005503753202822603812-φ303401200

2505684453853453134212-φ344201800

6.4MPa15165105755540184-φ14105140

凹凸法蘭

MFM

Q941Y/H/W

64

64P

64R2019012590685l204-φ18125160

252161351007858224-φ18135250

322291501108266244-φ23150350

402411651259576244-φ23165350

5029217513510588264-φ23175450

65330200160130110288-φ23200450

80356210170140121308-φ23210600

100432250200168150328-φ25250700

125508295240202176368-φ302951100

150559340280240204388-φ343401500      電動法蘭球閥Q941Y/W-16P/25P/40P/R/RL
