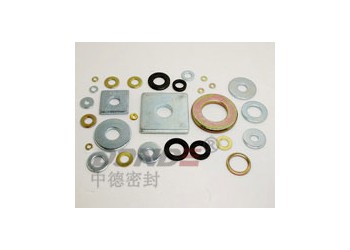

金屬平墊片
產品型號： ZD-G2020
|
|
|
|
|
金屬平墊片
一種實體金屬墊片，用金屬薄板沖壓或車削而成，材料取材廣泛，常用材料用主要有鋁平墊、紫銅墊、不銹鋼墊等，由于其密封靠材料自身的壓縮回彈性，因此選用時一般選擇較軟的材料，且需要有一定的壓緊力才能密封，因此容易造成界面泄露，所以多數情況下會被推薦用金屬齒形組合墊或金屬波齒復合墊片替代使用以達到更好的密封性能，但其優點是加工簡單成本低廉。多數情況下金屬平墊片也可以用和其它非金屬材料組合使用以達到更好的密封效果。根據不同的介質和工況條件，可選擇柔性石墨、PTFE、無石棉板或其它一些軟金屬，粘貼在墊片的二面，利用軟性覆蓋層的密封性以及金屬的強度、彈性好的優點，以達到更好的密封效果，大多數情況下我們推薦石墨作為密封層，當介質對石墨產生反應或要求潔凈環境時我們建議選擇新近推出性能卓越的膨體四氟作粘貼層層，一般不需要很大的壓緊力，即可達到密封效果。
如果金屬平墊片規格較小的情況下一般會被視作緊固件中配套墊圈，用來保護被連接件的表面不受螺母擦傷，分散螺母對被連接件的壓力，其形式也比較多樣如：平墊圈-C級、大墊圈-A和C級、球面墊圈、錐面墊圈、波紋墊圈等。
金屬平墊片性能特點：
1.加工簡單，成本低廉。
2.材料廣泛，使用方便。
3.可用于高壓部位，與非金屬材料組合使用可以達到更好的使用效果。
應用范圍：
幾乎可用于任何標準工業的密封需求，從標準的管道連接到閼門及大型容器密封（換熱器、塔、罐、槽），最常用的為標準件螺栓螺帽配套作為墊圈使用。
|
|
金屬平墊片各種非金屬材料主要技術參數：
|
|
材料
|
標識代號
|
溫度 ℃
|
最大工作壓力
|
適用介質
|
壓縮率%
|
回彈率%
|
應力松馳率%
|
|
膨脹石墨
|
F.G.
|
-220--550
|
250 BAR
|
腐蝕性介質
|
18--30
|
≥17
|
≤18
|
|
聚四氟乙烯
|
PTFE
|
-100-- 200
|
100 BAR
|
腐蝕性介質
|
18--30
|
≥15
|
≤13
|
|
膨脹聚四氟乙烯
|
EPTFE
|
-100--260
|
200 BAR
|
腐蝕性介質
|
25--35
|
≥25
|
≤13
|
|
無石棉材料
|
NA
|
-100--350
|
100 BAR
|
一般氣密性
|
18--30
|
≥19
|
≤28
|
|
云 母
|
MICA
|
-150--800
|
100 BAR
|
特高溫
|
18--30
|
≥19
|
|
|
陶瓷纖維
|
CER
|
-200--1090
|
100 BAR
|
超高溫
|
18--40
|
≥19
|
|
|
下表用于對常用金屬平墊片金屬骨架的材質選擇：
材料名稱
|
縮寫標記
|
硬度(HB)
|
溫度(°C)
|
|
純鋁
|
L3
|
35
|
200
|
|
紫銅
|
T3
|
80
|
260
|
|
碳鋼（Carbon steel)
|
CS
|
120
|
-40~+540
|
|
SS 304
|
304
|
130~180
|
-195~+550
|
|
SS 316L
|
316L
|
130~180
|
-100~+550
|
|
SS 321
|
321
|
130~190
|
-195~+760
|
|
HASTELLOR-B2
|
HASTB
|
215
|
-185~+1090
|
|
INCONEL-600
|
INC600
|
150
|
-100~+1090
|
|
MONEL-400
|
MON
|
150
|
-130~+820
|
|
鈦
|
TI
|
215
|
-195~+1090
|
金屬平墊片的尺寸極限偏差：
|
金屬平墊片外徑
|
|
尺寸
|
極限偏差
|
|
<=260
|
0
-0.5
|
|
>260-600
|
0
-0.8
|
|
>600-1200
|
0
-1.5
|
|
>1200-2000
|
0
-2.0
|
|
>2000
|
0
-2.5
|
金屬平墊片主要性能參數：
墊片系數
|
m=4-6.5
|
|
墊片使用壓力
|
≤65MPa
|
|
墊片使用溫度
|
-196℃-1000℃
|
|
最小預緊比壓
|
y=61.9-182.8MPa
|
|
金屬平墊片技術標準:
可提供任何標準和非標準的尺寸，包括ASME，DIN，JIS，GB及其它標準。可提供圓型、方型等異型形狀，并可根據需要提供加筋條型金屬平墊片。
GB/T 848-2002|小墊圈 A級
GB/T 5287-2002|特大墊圈 C級
GB/T 95-2002|平墊圈 C級
GB/T 96.1-2002|大墊圈 A級
GB/T 96.2-2002|大墊圈 C級
GB/T 955-1987|波形彈性墊圈
GB/T 18230.5-2000|栓接結構用平墊圈淬火并回火
GB/T 3103.3-2000|緊固件公差 平墊圈
|
