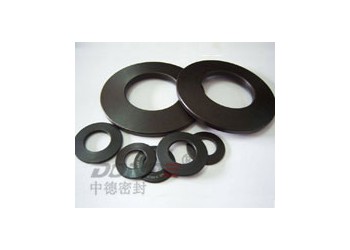

預緊碟簧 產品型號： ZD-G2070 |
|
|
預緊碟簧 研究表明50%以上靜密封泄漏的主要原因是螺栓壓緊力的松弛，引起應力松弛的原因有：熱應力、介質壓力波動、機械振動、填料磨損等。預緊碟簧是一種彈性補償元件，用金屬板料或鍛壓坯料而成的截錐形截面的墊圈式彈簧。預緊碟簧截面為計算機特殊設計連續曲線，具有低行程、高補償的特點，能使由于各種因素引起的應力波動變得十分平緩，從而起到防止應力松弛的效果，使螺栓保持持久的緊力，是實現可靠密封的技術保障。同時碟簧具有載荷集中傳遞的優點。一般可采用單片對合組合、多片疊合組合和混合組合等方式以獲得各種不同曲線。 碟簧在機械行業中很大范圍內取代圓柱彈簧，體現了新產品（主機）設計小型化多功能化的特點。如在載荷作用方向上，較小的變形能承受較大的載荷，軸向空間緊湊。與其他類型的彈簧比較，其單位體積的變形能較大，具有較好的緩沖吸震能力。特別是采用疊合組合使用方式，由于表面摩擦阻尼作用，吸收沖擊和消散能量的作用更為顯著。 預緊碟簧通常可分為普通預緊碟簧墊片、法蘭預緊碟簧、高扭矩預緊碟簧、防松預緊碟簧、高溫預緊碟簧等幾類。 預緊碟簧的特點: 1、預緊碟簧能有效吸收機械振動，避免因機械振動造成螺栓松動，確保密封持久可靠具有變剛度特性?？梢酝ㄟ^不同厚度碟片組合或由不同片數疊合碟片的不同組合方式得到變剛度特性。 2、防松碟簧主要用于載荷不太大但震動劇烈的螺栓上，能有效防止螺栓松動、倒絲，起到鎖緊功能，補償了預緊力，確保密封恒久可靠。 3、高溫碟簧具有超強補償作用，補償因熱脹冷縮而導致的預緊力反復改變，使預緊力保持穩定不變，防止螺栓疲勞和墊片失效。高溫碟簧保證設備在其工作溫度范圍內波動，而密封性能不變，并可有效避免由于溫度波動而導致設備密封失效出現泄漏現象發生。高溫碟簧可以補償因介質壓力變化而引起的預緊力改變，防止螺栓和墊片失效。 4、具有變剛度特性?？梢酝ㄟ^不同厚度碟片組合或由不同片數疊合碟片的不同組合方式得到變剛度特性在較小的空間內承受極大的載荷由于改變碟片數量或碟片的組合形式，可以得到不同的承載能力和特性曲線，因此每種尺寸的碟片，可以適應很廣泛的使用范圍。 預緊碟簧應用范圍： 適用于反應釜、攪拌器、換熱器的法蘭螺栓預緊；泵、風機、離心機的法蘭和地角螺栓的預緊；電力母線、銅鋁合金螺栓預緊；管道法蘭、閥門法蘭螺栓的預緊；以及發電機、離合器、減壓閥、管道支吊架裝置和石油化學泵、閥門、減震器、退模裝置、自動轉動機、管道支吊架裝置、發電機、渦輪機、剎車裝置、緩沖裝置、高壓電纜補償裝置、自動傳動器、以及航空航天領域設備各種其他工程應用。 預緊碟簧的安裝： 1、 檢查確認。檢查螺栓材質、工況參數及尺寸是否相符；檢查碟簧是否完好，規格是否正確。檢查與螺母接觸的法蘭面是否干凈光潔。 2、 在法蘭聯接的雙頭螺栓兩邊各加一片碟簧，便可確保上下兩法蘭之間處于壓緊狀態，且可以補償壓力波動、溫度變化的影響，自動調緊墊片密封，保證密封效果。 3、 用潤滑劑（或防卡劑）潤滑螺紋與螺母表面，以利于實際運用中螺栓緊力的均勻性。 4、 將碟簧套入螺栓，凹面朝向法蘭，并使碟簧與螺栓保持同心。然后用手初步擰緊所有螺母，用力要均勻細致。 5、 按逆時針或者順時針的方向依次檢查螺栓，確認全部緊固完好。 6、 保證用力均勻，緊固時需要按照對角線原則進行緊固。即先緊固一個螺栓，再緊固對角的螺栓。其目的是為保證法蘭緊固的用力均勻性，從而能夠更好的密封。將螺栓全部緊固后，再按順時針或逆時針方向依次檢查螺栓，確認全部緊固好。 7、 對于尚未發生泄漏的法蘭在現有螺栓增加碟簧墊片時，可不更換法蘭密封墊，采用先拆一根螺栓更換上碟簧墊片后，上緊，再更換另一根螺栓，所有螺栓更換完后，再全部緊固一遍，達到法蘭密封的要求。對已經泄漏的法蘭采用更換密封墊片后再上螺栓和增加墊片。 |
|
|
預緊碟簧技術標準: 1、高溫預緊碟簧的設計、生產標準DIN2092、DIN6796以及GB/T1972-2005 2、高溫預緊碟簧檢驗標準DIN2092、DIN6796以及GB/T1972-2005以保證產品質量。 3、材料標準為ASTMA681（美國材料試驗協會標準） |
