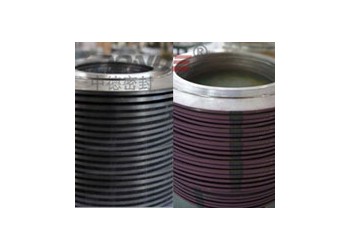

特殊材質纏繞墊片 產品型號： ZD-G1200T

特殊材質纏繞墊片 采用不銹鋼304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等特殊不銹鋼或合金材料作為纏繞鋼帶和內外環和高純核級石墨、膨脹聚四氟乙烯、無石棉等非金屬材料纏繞而成的纏繞墊片，用于各類耐高底溫，內強腐蝕，強輻射等特殊工況條件下的法蘭密封。 性能特點：能在各種超高溫.低溫循環交變，強腐蝕和強輻射各種極端苛刻條件下保持其優良的密封性能。 使用設備:石油、化工、冶金、核電、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封 。

纏繞墊片結構形式及代號和使用法蘭類別：

基本型式  代號 適用的法蘭密封面 厚度(mm) V型基本體/環 W型基本體/環 基本型 A或R型 榫槽面、凹凸面、平面和凹槽面 3.2;4.5 4.8;5.5;7.5 帶內環型 B或RIR型 榫槽面、凹凸面、平面和凹槽面 3.2/2 4.5/3 4.8/3.0 5.5/4.0 7.5/5.0 帶定位環型 C或CG型 平面或凸面 帶內環及定位環型 D或CGI型 平面或凸面

特殊材料: 1.　特殊材質纏繞墊片金屬帶：采用不銹鋼304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等特殊不銹鋼或合金材料。 A. 采用厚度為0.15mm~0.25mm的,321,HASTELLOR-B2,TI等特種鋼帶，或由供需雙方協商 確定。 B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷 2.特殊材質纏繞墊片非金屬帶  A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為 0.3-1.0mm。 B. 特制石棉燒失量必須≤25% C. 非金屬帶的氯離子含量≤100PPM D.各類介質及各種非金屬帶的推薦使用溫度及壓力

纏繞墊片各種非金屬材料主要技術參數：

材料 標識代號 溫度 ℃ 最大工作壓力 適用介質 壓縮率% 回彈率% 應力松馳率% 膨脹石墨 F.G. -220--550 420 BAR 腐蝕性介質 18--30 ≥17 ≤18 特制石棉帶 ASB -150--450 150 BAR 般氣密性 18--30 ≥19 ≤28 聚四氟乙烯 PTFE -200-- 200 150 BAR 腐蝕性介質 18--30 ≥15 ≤13 無石棉材料 NA -100--350 150 BAR 一般氣密性 18--30 ≥19 ≤28 云 母 MICA -150--800 150 BAR 特高溫 18--30 ≥19   陶 瓷 CER -200--1090 150 BAR 超高溫 18--40 ≥19   下表用于對常用內外環及金屬纏繞鋼帶的材質選擇： 材料名稱 縮寫標記 硬度(HB) 極限溫度(°C) 碳鋼（Carbon steel) CRS 120 -40~+540 304不銹鋼 304 130~180 -195~+760 304L不銹鋼 304L 130~180 -195~+760 316L不銹鋼 316L 130~180 -100~+760 317L不銹鋼 317L   -100~+760 321不銹鋼 321 130~190 -195~+760 347不銹鋼 321   -185~+760 20CB-3(ALLOY 20) A-20 -185~+1090 HASTELLOY-B2 HAST B 215 -185~+1090 HASTELLOY-C276 HAST C -185~+1090 INCOLOY-800 IN 800   -100~+870 INCOLOY-825 IN 825   -100~+870 INCONEL-600 INC 600 150 -100~+1090 INCONEL-625 INC 625   -100~+1090 INCONEL-X750 INX   -100~+1090 MONEL-400 MON 150 -130~+820 NICKEL-200(鎳） NI -195~+760 TITANIUM(鈦) TI 215 -195~+1090 ※ 外環采用碳鋼作為外環時需要鍍鋅或噴塑作防銹處理 ※根據工況選用不同特殊材料為基體的纏繞墊溫度，壓力和內腐蝕性等隨材料而不同。 ※采用不銹鋼304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等纏繞鋼帶時，內環材料一般選用相等于或好于選用的纏繞鋼帶材料。
