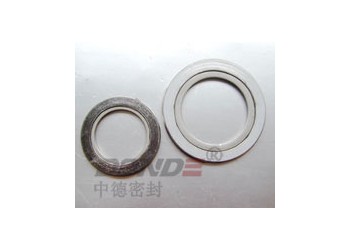

帶內環金屬纏繞墊片
產品型號： ZD-G1200B
|
|
|
|
帶內環金屬纏繞墊片
內環一般采用和纏繞鋼帶相同材料符合管道介質耐腐蝕要求通常優于管道或法蘭的材料， 根據標準要求先將金屬纏繞帶固定在內環上然后用金屬纏繞帶與石墨、石棉、聚四氟乙烯、無石棉等非金屬纏繞帶不斷相互交替重迭螺旋纏繞而成，在末端用點焊方式將金屬帶固定。內環又叫加強環以避免纏繞墊片的散圈。
性能特點：帶內環金屬纏繞墊片利用內環的控制使墊片得到最大壓緊度，纏繞墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。般用在中低壓的榫槽面和平面或凹凸面的法蘭中
使用設備:石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封 。
|
|
纏繞墊片結構形式及代號和使用法蘭類別：
|
基本型式
|
代號
|
適用的法蘭密封面
|
厚度
|
|
V型基本體/環
|
W型基本體/環
|
|
基本型
|
A或R型
|
榫槽面、凹凸面、平面和凹槽面
|
3.2;4.5
|
4.8;5.5;7.5
|
|
帶內環型
|
B或RIR型
|
榫槽面、凹凸面、平面和凹槽面
|
3.2/2
4.5/3
|
4.8/3.0
5.5/4.0
7.5/5.0
|
|
帶外環型
|
C或CG型
|
平面或凸面
|
|
帶內環及外環型
|
D或CGI型
|
平面或凸面
|
|
材料:
1.帶內環金屬纏繞墊片金屬帶
A. 采用厚度為0.15mm~0.25mm的, sus304,sus316L,sus321等冷軋鋼帶，或由供需雙方協商確定。
B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷
C.不銹鋼的硬度值 HV≤200
2. 帶內環金屬纏繞墊片非金屬帶
A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為 0.3-1.0mm。
B. 特制石棉燒失量必須≤25%
C. 非金屬帶的氯離子含量≤100PPM
D.各類介質及各種非金屬帶的推薦使用溫度及壓力
|
|
纏繞墊片各種非金屬材料主要技術參數：
|
|
材料
|
標識代號
|
溫度 ℃
|
最大工作壓力
|
適用介質
|
壓縮率%
|
回彈率%
|
應力松馳率%
|
|
膨脹石墨
|
F.G.
|
-220--550
|
250 BAR
|
腐蝕性介質
|
18--30
|
≥17
|
≤18
|
|
特制石棉帶
|
ASB
|
-150--450
|
100 BAR
|
般氣密性
|
18--30
|
≥19
|
≤28
|
|
聚四氟乙烯
|
PTFE
|
-200-- 250
|
100 BAR
|
腐蝕性介質
|
18--30
|
≥15
|
≤13
|
|
無石棉材料
|
NAF
|
-100--350
|
100 BAR
|
一般氣密性
|
18--30
|
≥19
|
≤28
|
|
云 母
|
MICA
|
-150--800
|
100 BAR
|
特高溫
|
18--30
|
≥19
|
|
|
陶 瓷
|
CER
|
-200--1090
|
100 BAR
|
超高溫
|
18--40
|
≥19
|
|
下表用于對內環及纏繞金屬的材質選擇：
材料名稱
|
縮寫標記
|
硬度(HB)
|
溫度(°C)
|
|
SUS 304
|
304
|
130~180
|
-195~+550
|
|
SUS 316L
|
316L
|
130~180
|
-100~+550
|
|
SUS 321
|
321
|
130~190
|
-195~+760
|
|
HASTELLOR-B2
|
HASTB
|
215
|
-185~+1090
|
|
INCONEL-600
|
INC600
|
150
|
-100~+1090
|
|
MONEL-400
|
MON
|
150
|
-130~+820
|
|
鈦
|
TI
|
215
|
-195~+1090
|
纏繞墊片基本體厚度公差：
項目
|
厚度
|
公差
|
|
墊片厚度
|
4.5, 3.2
|
+0.2
-0.1
|
|
環厚度
|
3.0
|
±0.25
|
下表是纏繞墊片直徑公差（即用于法蘭的名義管道直徑）：
|
DIN (mm)
|
ANSI B16.5
BS1560 (mm)
Mss sp-44
|
API 605
|
公差
|
內環內徑
墊片內徑
|
<=600
|
<=24"
|
>=26" and <=34"
|
±0.5
|
|
>600 and <=800
|
>24" and <=34"
|
>=36" and <=60"
|
±0.9
|
|
>800 and <=1600
|
>34" and <=60"
|
|
±1.3
|
|
>1600
|
>60"
|
|
±1.6
|
|
墊片外徑
|
<=600
|
<=24"
|
<=24"
|
±0.9
|
|
>600 and <=16000
|
>24" and <=60"
|
>24" and <=60"
|
±1.8
|
|
1600
|
>60"
|
|
±2.2
|
|
外環外徑
|
|
|
>=1/2" and <=60"
|
±0.9
|
|
<=600
|
<=24"
|
|
0-1.0
|
|
>600 and <=1000
|
>24" and <=34"
|
|
0-1.8
|
|
>1000 and <=1600"
|
>34" and <=60
|
|
0-2.2
|
常用金屬石墨纏繞墊片主要性能參數：
纏繞墊片系數
|
m=2.5-4
|
|
纏繞墊片使用壓力
|
≤25MPa
|
|
纏繞墊片使用溫度
|
-196℃-700℃(氧化性介質中不高于600℃)
|
|
纏繞墊片最小預緊比壓
|
y=68MPa
|
|
技術標準:
1. 金屬纏繞墊片的國外制造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .國內標準有HG20610-2009 鋼制管法蘭用纏繞式墊片 化工部歐洲體系
HG20631-2009 鋼制管法蘭用纏繞式墊片 化工部美洲體系
GB/T4622.2-97 纏繞式墊片 管法蘭用墊片尺寸 國家標準
JB/T4719-92 管殼式換熱器用纏繞墊片 機械部標準
JB/T90-94 管路法蘭用纏繞式墊片 機械部標準
JB/T4705-2000 壓力容器法蘭用纏繞式墊片 機械部標準等，
|
